نحوه تولید گزارش کلش با استفاده از Navisworks

نحوه تولید گزارش کلش با استفاده از Navisworks

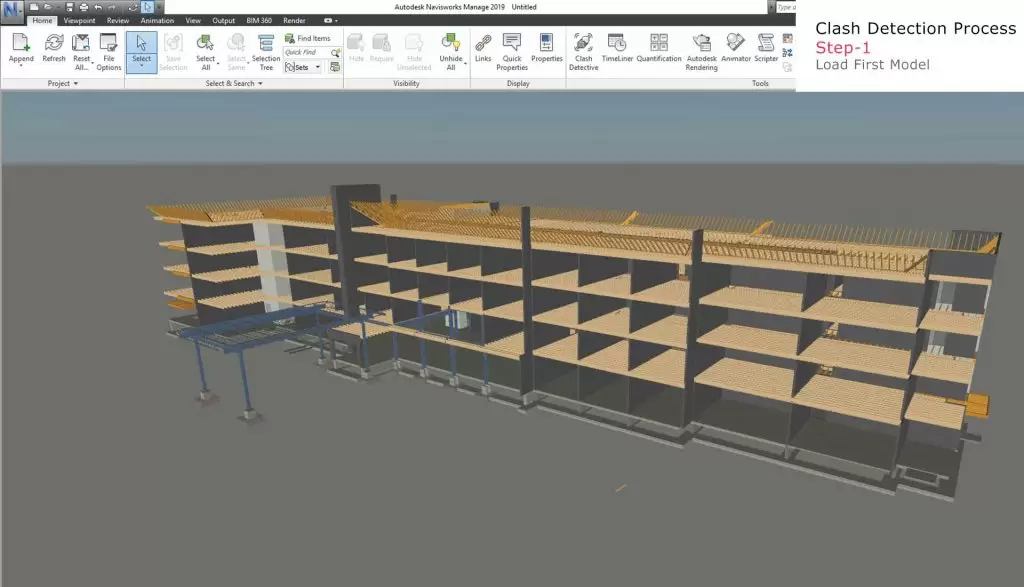

ایجاد گزارش تداخل – مرحله ۱
Autodesk Naviswork به تولید گزارشات کلش بین مدل های طراحی کمک می کند. اولین قدم، بارگذاری مدل در نرم افزار Navisworks است. هر دو مدل طراحی را می توان برای ایجاد اختلاف احتمالی بین مدل هماهنگ انتخاب کرد.

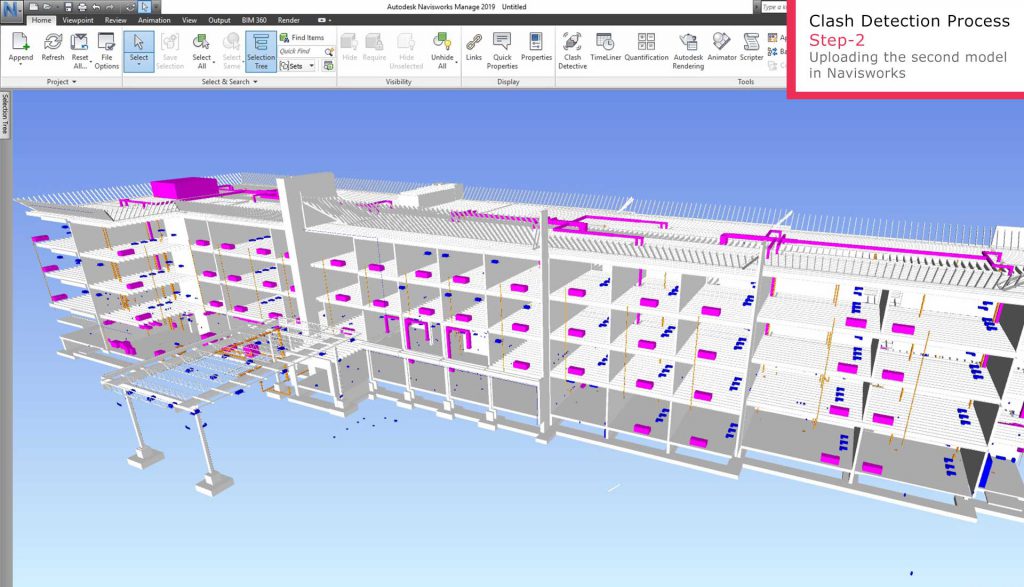

ایجاد گزارش تداخل – مرحله ۲
در مرحله دوم ، مدل طراحی دوم را که باید با اولین مدل مستقل هماهنگ شود بارگیری کنید. این دو مدل جداگانه در یک مدل واحد در Navisworks برای فرایند بیشتر تشخیص کلش ترکیب شده اند.

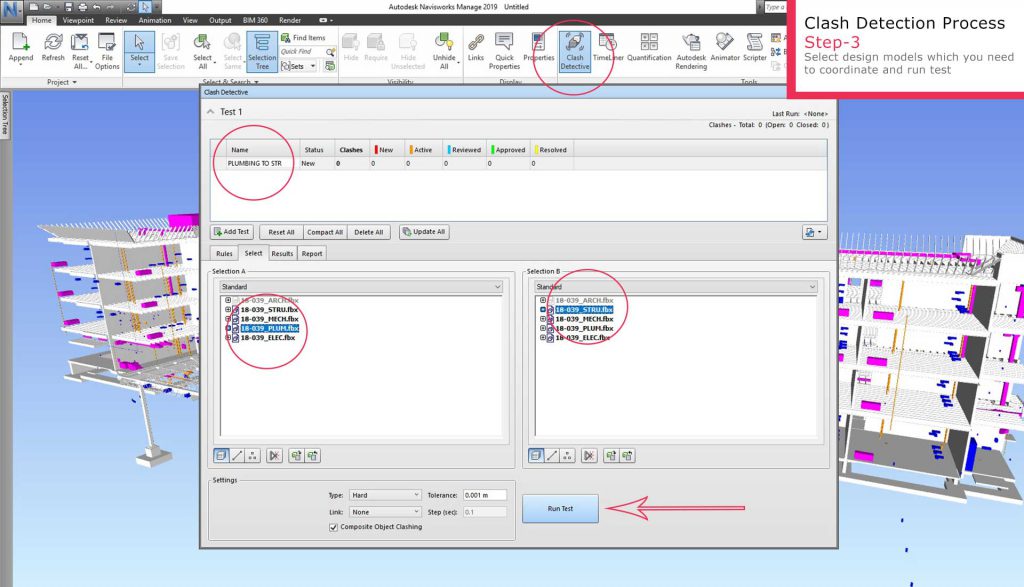

ایجاد گزارش تداخل – مرحله ۳
مرحله بعدی شروع فرآیند شناسایی کلش با انتخاب دو مدل از مدل بارگذاری شده در Navisworks است.

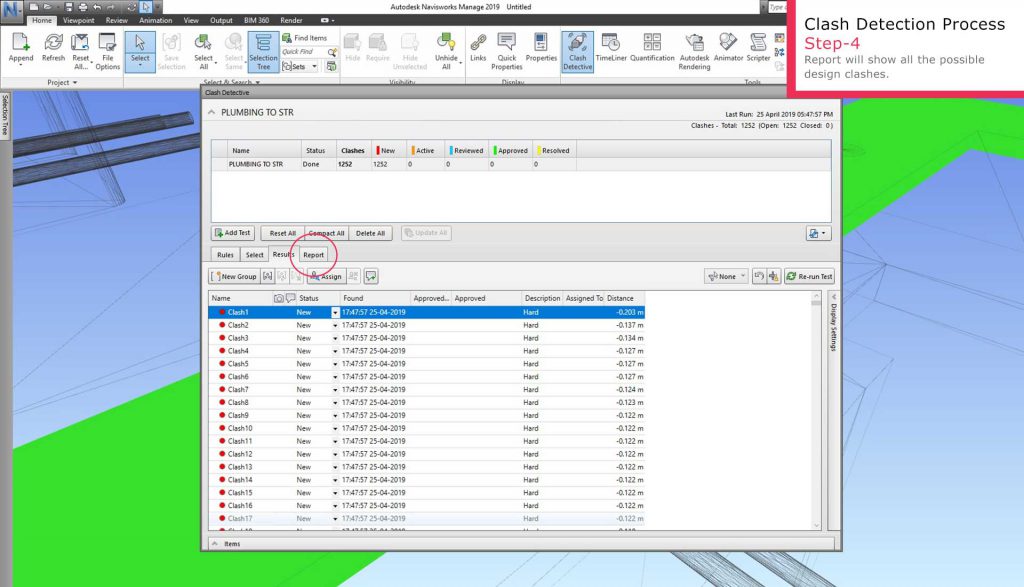

ایجاد گزارش تداخل – مرحله ۴
پس از اجرای اسکن ، سیستم همه اختلافات احتمالی بین آن مدل ها را با جزئیات وضعیت ، شرح و شرایط با توجه به سطح آنها به ما می دهد. این وضعیت خود را به عنوان جدید ، فعال ، مورد تأیید و حل و فصل فراهم می کند که هنگام اجرای مجدد آزمون پس از تغییر طرح ضروری است.

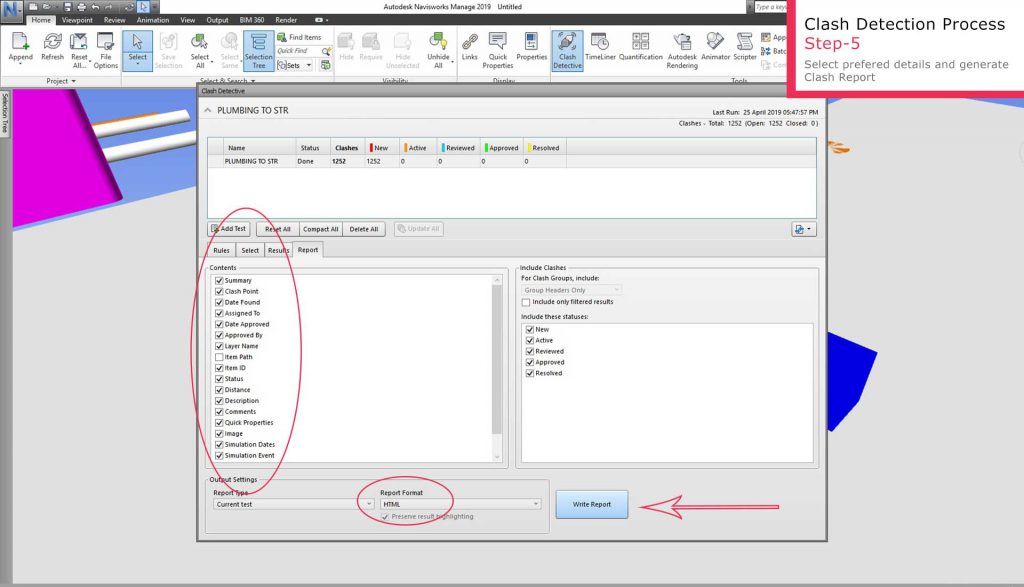

ایجاد گزارش تداخل – مرحله ۵
سرانجام ، هنگامی که گزارش کلش ایجاد می شود ، ما می توانیم قالب های پرونده مانند HTML ، PDF و غیره را انتخاب کنیم. با کلیک بر روی “Write Report” یک گزارش دقیق و تصاویر جداگانه ایجاد می شود که تداخل ها را نشان می دهد. ما می توانیم تمام عناصر مورد نظر خود را در گزارش انتخاب کنیم.

گزارش های تشخیص تداخل BIM

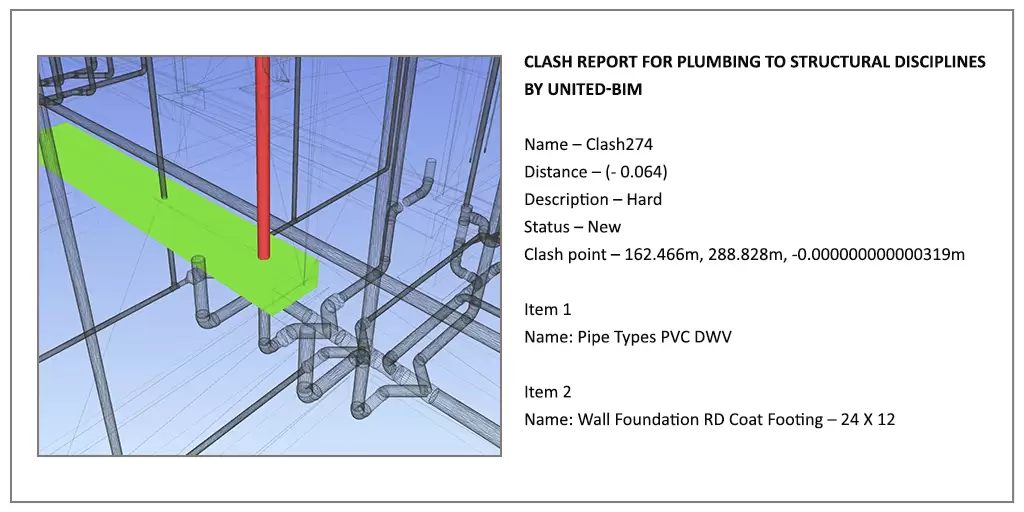

انضباط لوله کشی به سازه ای

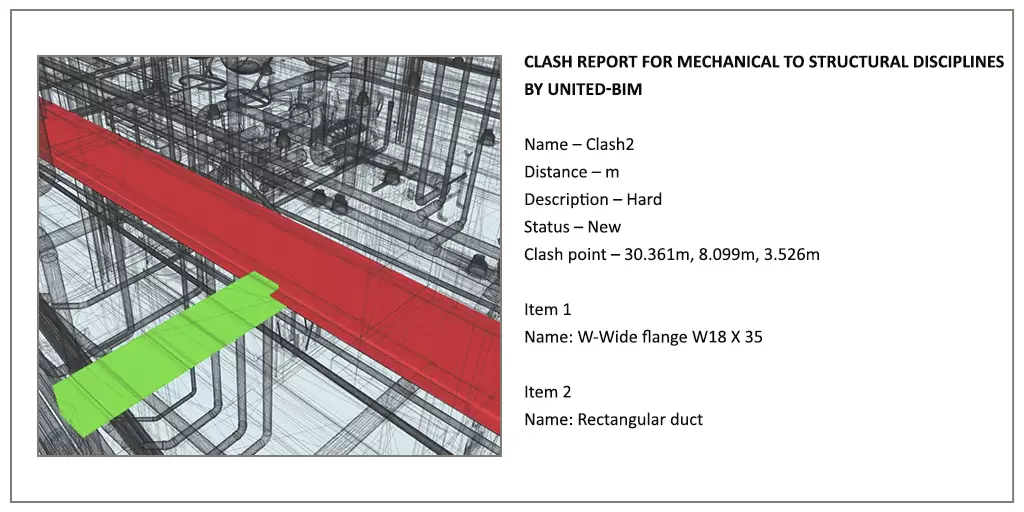

انضباط مکانیکی به سازه ای

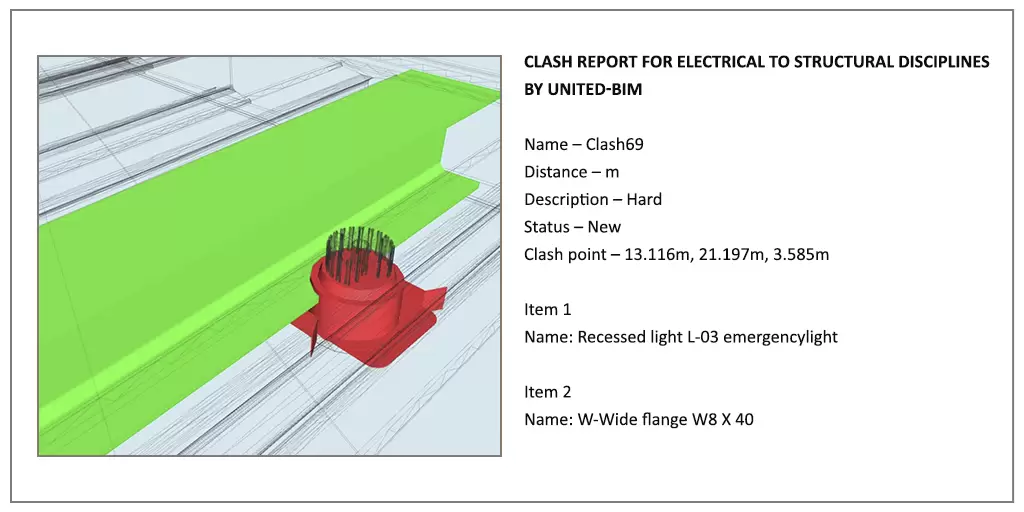

انضباط برق به سازه

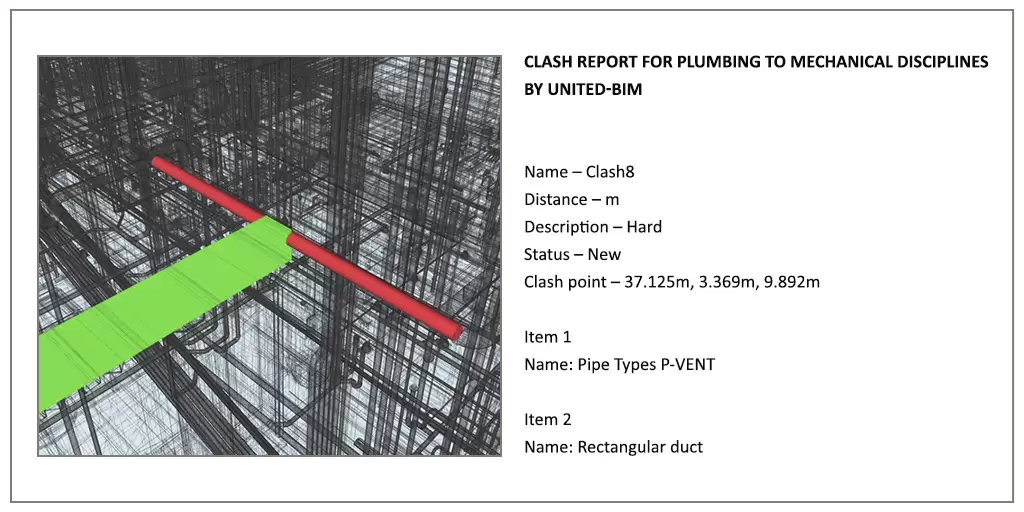

انضباط لوله کشی به مکانیکی

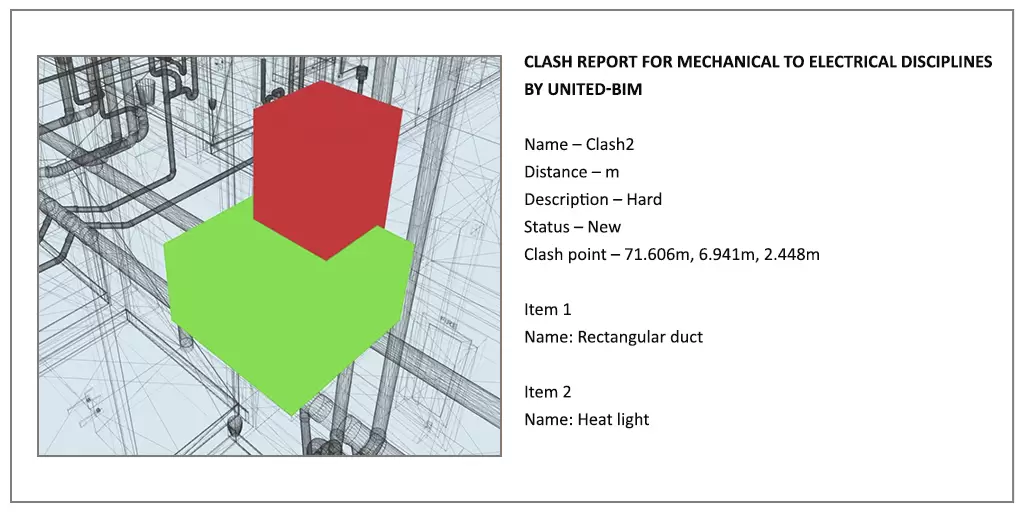

انضباط مکانیکی به برق

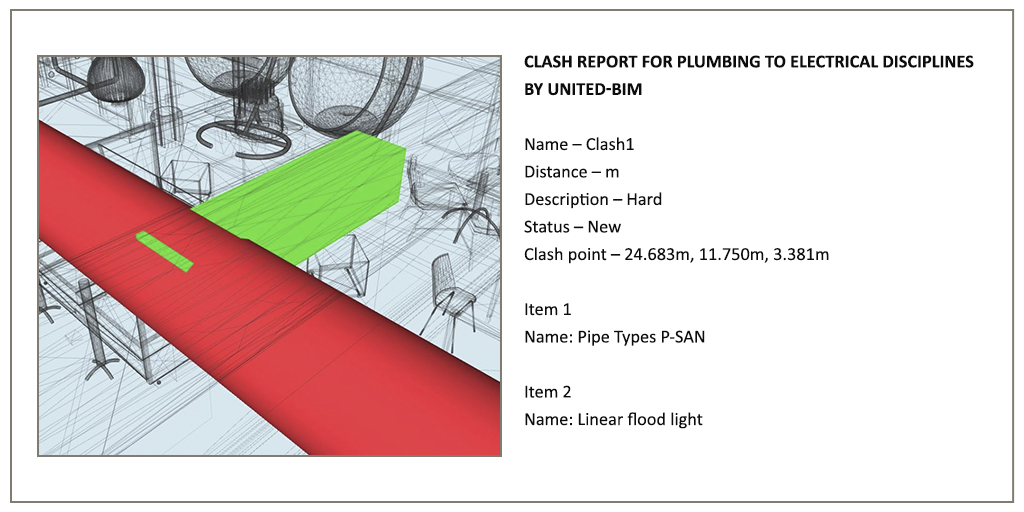

انضباط لوله کشی به برق
نتیجه
مقابله با این تداخل ها به نظر می رسد بسیار زیاد باشد. اما لازم نیست همه این کارها را یک باره انجام دهید. مجبور نیستید این کار را خودتان انجام دهید. این مراحل را به آرامی انجام دهید یا با متخصصان کار کنید تا تداخل های خود را سریعتر بهبود ببخشید.
