تشخیص Clash در BIM – فرآیند ، مزایا و آینده

سپتامبر 28, 2021
ارسال شده توسط miladetemadi
اخبار BIM

در عصر حاضر ، هر پروژه طراحی شامل چندین ذینفع مانند مهندسین سازه ، معماران ، پیمانکاران ، تأمین کنندگان و فروشندگان است که باعث می شود فرآیند تکمیل پروژه بسیار پیچیده باشد.علاوه بر این ، کل طراحی و اکوسیستم ساخت با چالش تکمیل به موقع پروژه ها روبرو می باشد.

تشخیص برخورد از طریق مدل سازی اطلاعات ساخت (BIM) با شناسایی نداخل بین چندین مدل در مرحله طراحی ، در تسریع پروژه ها کمک می کند .

تشخیص تداخل: چیستی ، چگونگی و چرایی

تشخیص تداخل بخش مهمی از فرایند مدل سازی BIM است. مدل سازی BIM شامل ایجاد یک مدل واحد است که شامل مدل های طراحی از رشته های مختلف طراحی مهندسی است.

معماران ، مهندسین سازه ، مهندسان MEP (HVAC ، برق و لوله کشی) ، مهندسان محیط زیست و سایر متخصصان مدل های طراحی را مستقل از یکدیگر ایجاد می کنند. هنگامی که همه مدل ها در روند مدل سازی BIM ادغام می شوند ، بحث تشخیص تداخل پیش می آید.

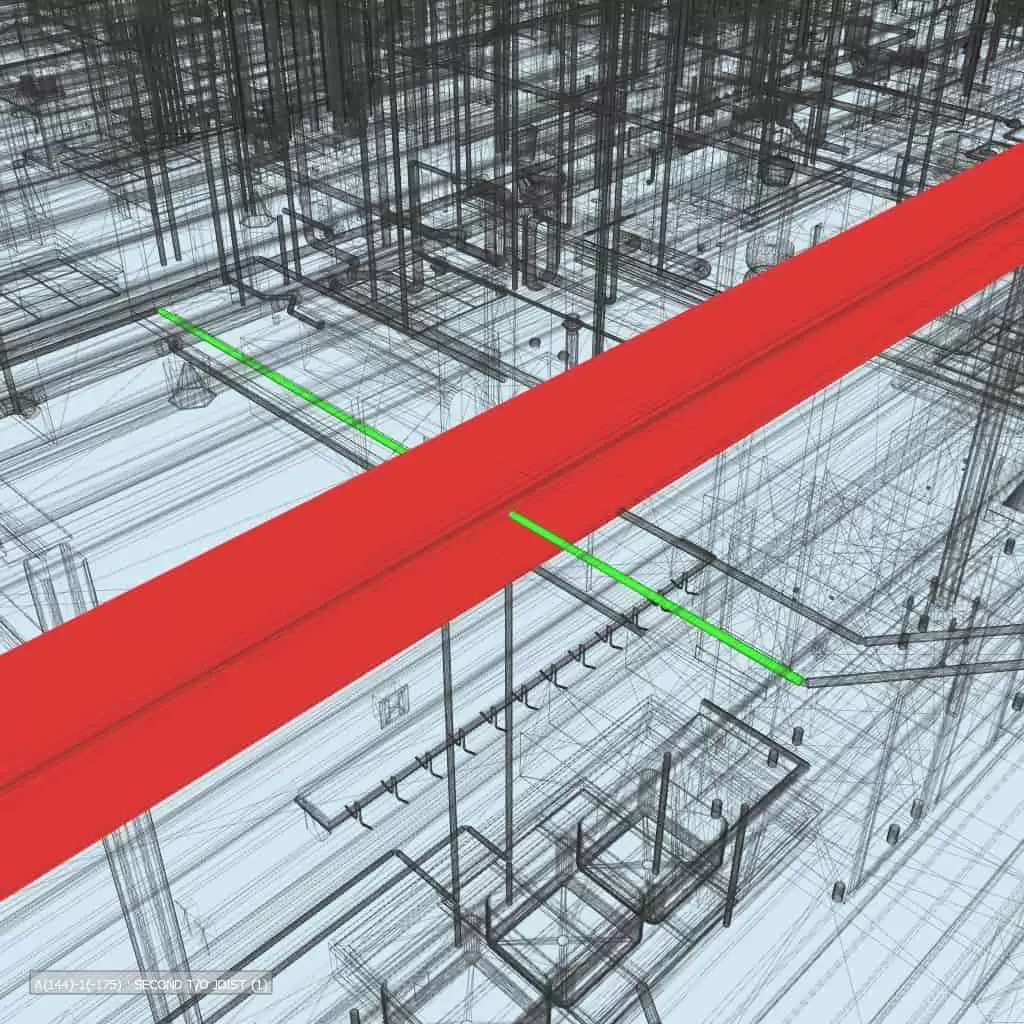

اشتباهات در اجرای BIM منجر به درگیری- پروژه هتل- گزارش واقعی برخورد از طریق تشخیص برخورد در Naviswork

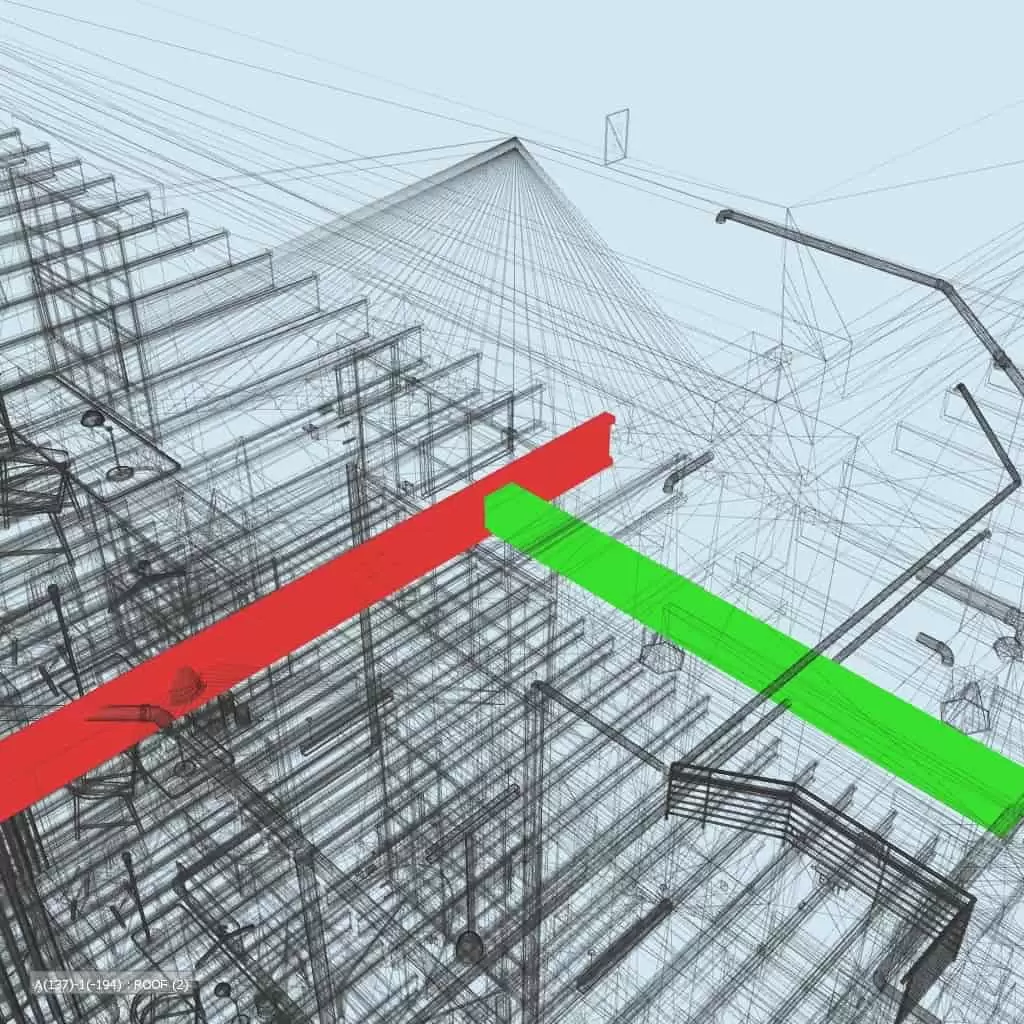

تشخیص برخورد برای پروژه هتل سازه و MEP



تشخیص تداخل باعث می شود که همه ی جنبه ها دست به دست هم داده و ناسازگاری ها از بین بروند. تشخیص تداخل باعث صرفه جویی در وقت ، تلاش و هزینه در طول کل فرایند BIM در پروژه می شود .

فرآیند پیشرفته تشخیص تداخل با استفاده از BIM

BIM ایجاد گزارش های دقیق تداخل را در طول مرحله طراحی امکان پذیر می کند. گرافیک های سه بعدی مدرن ، روند شناسایی تداخل را ساده و اثبات کرده اند. اکنون معماران و طراحان می توانند در اولین مراحل طراحی ، تداخل را تشخیص دهند.

برخلاف فرآیند طراحی سنتی که شامل طرحهای ساخته شده روی کاغذ بود ، فرایند رایانه ای BIM تعداد زیادی از مدلها را همزمان ارزیابی می کند

کارایی بالا در تشخیص تداخل از طریق فرایندBIM

BIM و تشخیص تداخل دست به دست هم می دهند. بدون تشخیص تداخل در مرحله طراحی با کمک مدلهای یکپارچه ، تکمیل پروژه ها در این دوره غیر ممکن است. تداخل می تواند منجر به ضرر ، تأخیر و سایر مشکلات در مرحله ساخت شود.

حتی هنگامی که یک طراحی سازگار است ، مسائل مربوط به طراحی می تواند منجر به ضررهای بی سابقه ای شود. با تشخیص و هماهنگی تداخل ، طراحی ها می توانند کارآمدتر و کاربردی تر می شوند.

نحوه تولید گزارش تداخل با استفاده از Navisworks

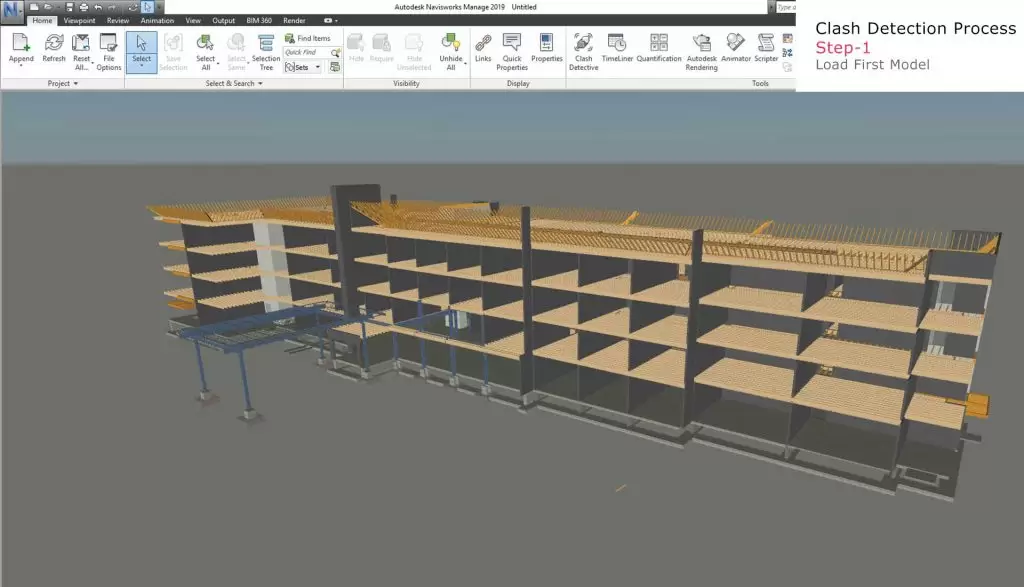

ایجاد گزارش تداخل – مرحله ۱

گزارش تداخل با استفاده از Navisworks AutoDesk بین دو مدل طراحی ایجاد می شود . اولین مرحله شامل بارگذاری مدل طراحی موجود یک رشته در نرم افزار Navisworks است. می توانیم هر دو مدل طراحی را برای ایجاد تداخل احتمالی بین آنها در مدل هماهنگ انتخاب کنیم.

Clash Report Generation – مرحله ۲

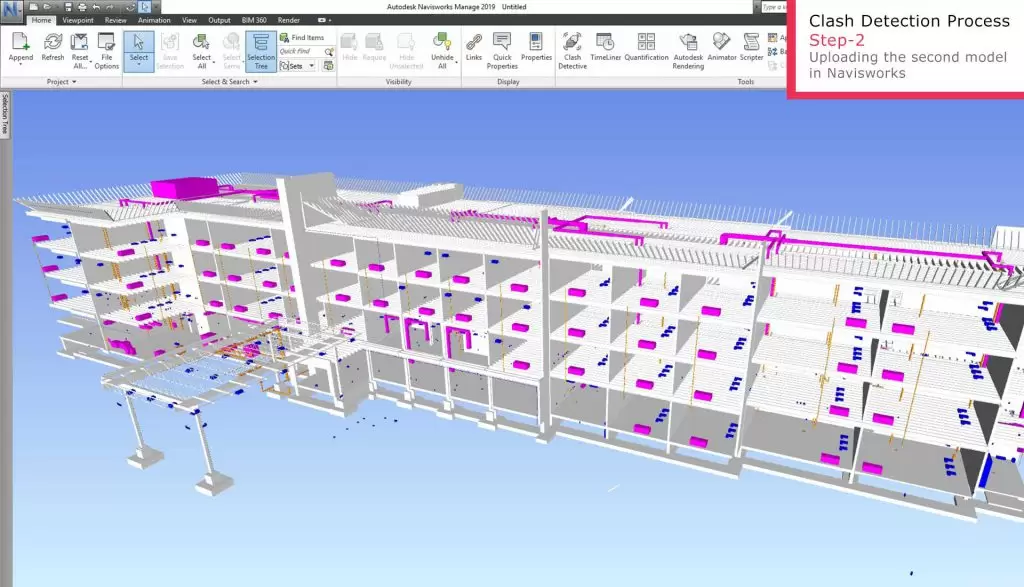

در مرحله دوم ، باید مدل طراحی دوم را بارگیری کنیم که باید با اولین مدل هماهنگ شود. این دو مدل جداگانه در یک مدل واحد برای روند تداخل ادغام می شوند.

ایجاد گزارش تداخل – مرحله ۳

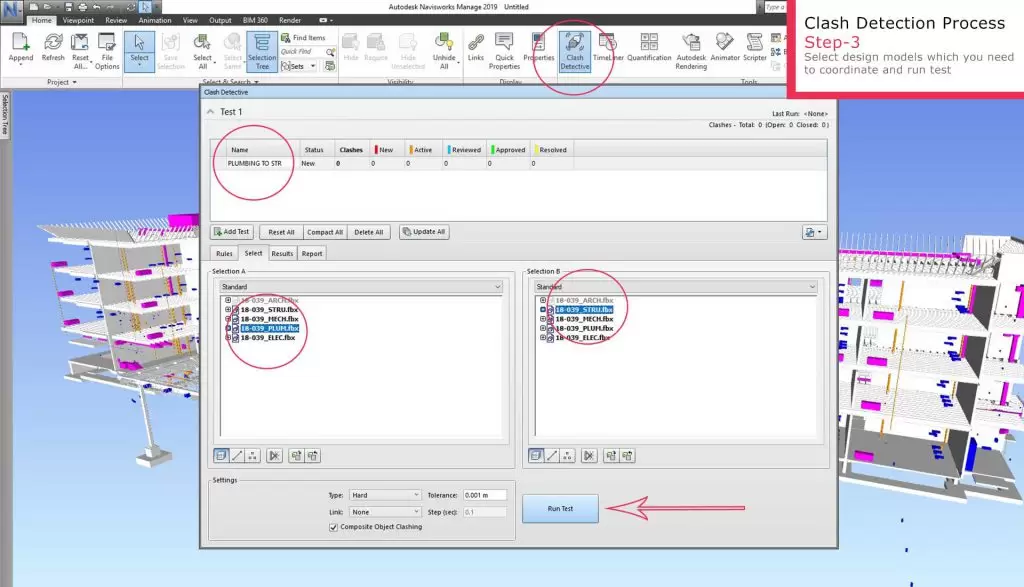

مراحل بعدی شامل شروع فرایند تشخیص تداخل از طریق انتخاب این دو مدل از بین مدل های بارگیری شده است.

ایجاد گزارش تداخل – مرحله ۴

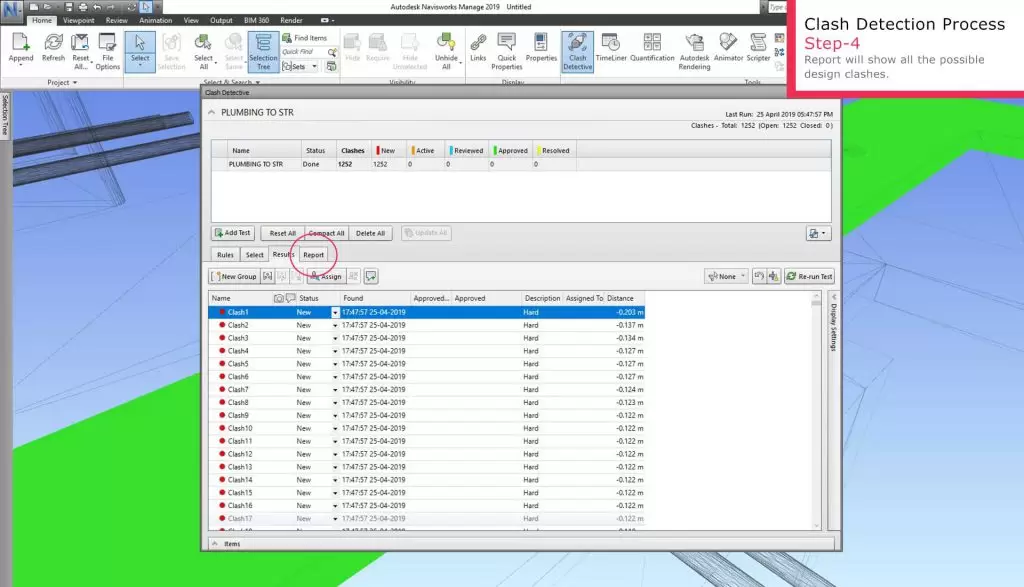

پس از اجرای اسکن ، سیستم همه اختلافات احتمالی بین آن مدل ها را با جزئیات وضعیت ، شرح و شرایط با توجه به سطح آنها به ما می دهد. این وضعیت خود را به عنوان جدید ، فعال ، مورد تأیید و حل و فصل فراهم می کند که هنگام اجرای مجدد آزمون پس از تغییر طرح ضروری است.

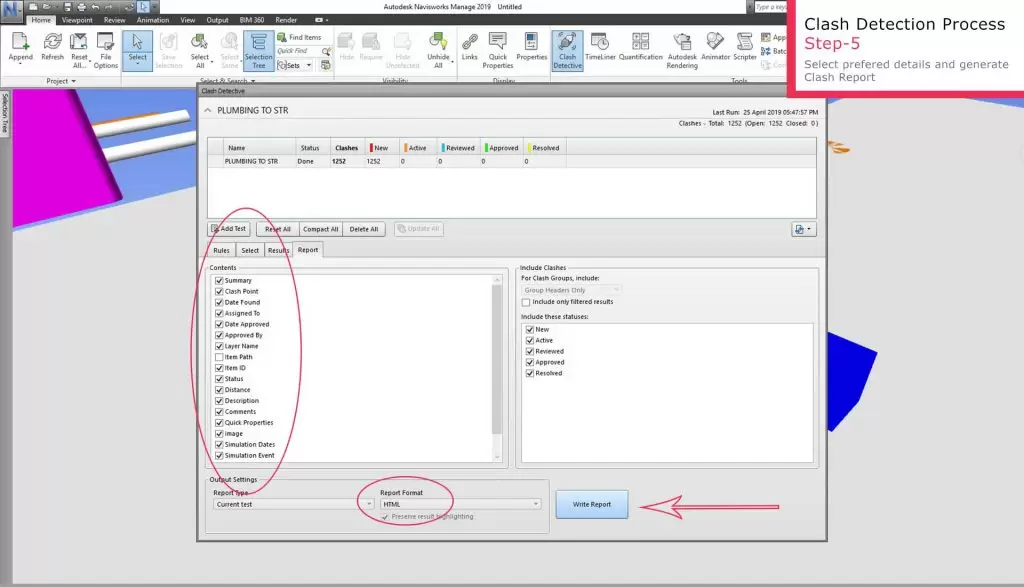

Clash Report Generation – مرحله ۵

در آخرین مرحله از این فرآیند ، به ما امکان می دهد تمام جزئیاتی را که می خواهیم در Clash Report وارد کنیم انتخاب کنیم. ما می توانیم از بین گزینه های موجود برای قالب گزارش ، یعنی HTML ، PDF و غیره ، یکی را انتخاب کنیم. هنگامی که گزارش برخورد را با کلیک بر روی “نوشتن گزارش” ایجاد کردیم ، آن یک گزارش مفصل و تصاویر منفرد را نشان می دهد که تداخل ها را در دو طرح نشان می دهد .

https://iran-bim.com/online-shop/product/%d8%a2%d9%85%d9%88%d8%b2%d8%b4-%d8%aa%d8%ae%d8%b5%d8%b5%db%8c-%d9%86%d8%b1%d9%85-%d8%a7%d9%81%d8%b2%d8%a7%d8%b1-navisworks-manage/

مزایای تشخیص و رفع تداخل BIM

مستندات طراحی مهندسی دقیق

فرایند BIM و تشخیص تداخل به طور کلی ایجاد طرحی پیچیده و بدون نگرانی از کیفیت اسناد ساختمانی را برای طراحان و معماران آسان کرده است.

تکرار کمتر در طول مرحله ساخت

وقتی همه چیز در مرحله طراحی با BIM برنامه ریزی ، تجسم و مدیریت شود ، منجر به تغییرات کمتری در مرحله ساخت می شود.

هماهنگی و همکاری بهتر بین تیم ها

گردش کار شناسایی تداخل  باعث می شود تا تیم ها بتوانند در همان پروژه به اشتراک گذاشته و همکاری کنند.

تشخیص خودکار تداخل

جعبه ابزار مدرن BIM ، تشخیص برخورد چند عنصر را به طور خودکار انجام می دهد.

رویکرد ساده و یکپارچه

بدون وجود یک استراتژی مدلسازی BIM ، تهیه یک دیدگاه جامع از یک پروژه برای یک طراح یا معمار کاملاً دشوار است.

نتیجه

تشخیص BIM Clash انقلابی در حوزه طراحی مهندسی ایجاد کرده است. این فرایند با دادن قدرت به همه برای تجسم ، تجزیه و تحلیل و از بین بردن درگیری ها ، به همان اندازه که برای نجات یک صنعت فشرده با هزاران مسئله نیاز دارد ، خدمت می کند.

در عین حال ، BIM و تشخیص برخورد باعث شده زندگی معماران ساده تر شود و آنها را قادر به کنترل و نظارت بر عناصر مختلف کند بدون اینکه در آخرین لحظه برای خاتمه پروژه به نبوغ برسند.
