آموزش رویت MEP : ایجاد مسیر تخلیه
قرار دادن طبقه تخلیه
ابتدا باید تنظیمات نما را تغییر دهیم. باید View Range را اصلاح کنیم.

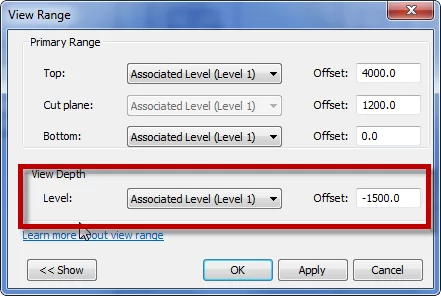

در کادر Properties ، View Range را پیدا کنید. مقدار را به -۱۵۰۰ تغییر دهید سپس OK را بزنید.
اکنون در Ribbon> Tab Systems> Plumbing & Piping panel ، روی Plumbing Fixture کلیک کنید.
از Type Selector این گزینه را انتخاب کنید:
M_Floor Drain – Round 125 mm Strainer – ۱۰۰ mm
در این قسمت ، تنظیم را به Place on Face تغییر دهید.
تخلیه کف را مانند تصویر زیر قرار دهید.
ایجاد لوله اصلی تخلیه
حال مسیر اصلی لوله را ایجاد کنیم. ابزار pipe را فعال کنید.
در نوار Options ، اندازه لوله را به ۱۰۰ و افست -۱۰۰۰ را تغییر دهید.
در پالت Properties ، تنظیم System Type را به Sanitary تغییر دهید.

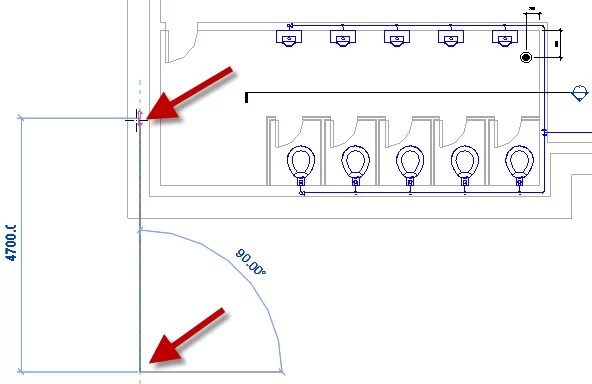

لوله را از موقعیت مشابه شکل شروع کنید. در این آموزش لازم نیست نگران موقعیت دقیق باشیم؛ هدف یاد گرفتن است. روی نقطه بعدی در موقعیت نشان داده شده در زیر کلیک کنید. فضای کافی برای کشیدن لوله ۴۵ درجه را داشته باشید.
لوله را با زاویه ۴۵ درجه ادامه دهید. با مشاهده خط چین از تخلیه کف ، دوباره کلیک کنید.
با کلیک بر روی آخرین نقطه ، به زهکشی کف رسیدید. ارتفاع به طور خودکار تنظیم می شود.
اتصال به لوله اصلی
این بار لوله را به صورت دستی می کشیم.
اتصال دستشویی به لوله تخلیه
حالا می خواهیم دستشویی را به تخلیه متصل کنیم. دقت کنید که اندازه لوله ۵۰ میلی متر و مقدار آفست ۱۰۰۰ است.
سپس به لوله اصلی وصل کنید.

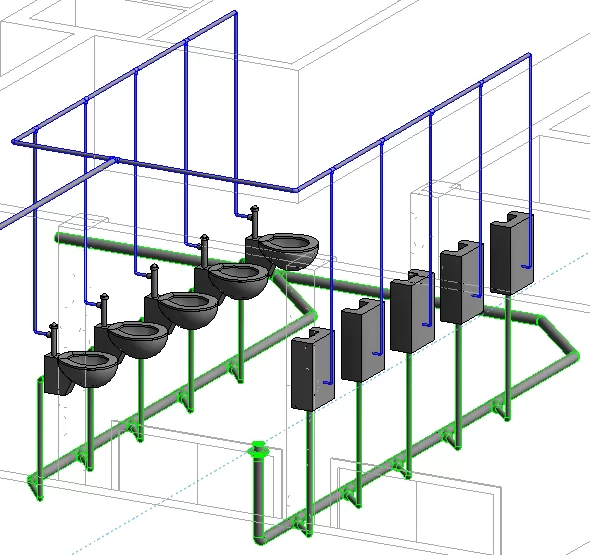

نتیجه تکمیل شده باید مانند تصویر زیر باشد.
مدل را در نمای سه بعدی مرور کنید.
