هر کاربری که از نرم افزار AutoCAD استفاده می کند قطعا در ترسیماتی نیاز داشته است تا ترتیب روی هم قرار گیری موضوعات ترسیم شده را بتواند مدیریت کند. برای مثال ، اگر متن ها زیر هاشور اضافه شوند بتواند آنها را روی هاشور تعریف کند و غیره .
نرم افزار اتوکد برای این منظور ابزارهایی مخصوص برای کاربران تعریف کرده است و اگر این ابزارها را یاد بگیرید، قطعا نتیجه های بهتری در ترسیم نقشه ها خواهید داشت و زمان کمتری را برای حل این مشکلات صرف خواهید کرد و نتیجه تمام این مسائل برابر است با لذت از کار و کیفیت خروجی، که امری ضروری است.
روش دسترسی :

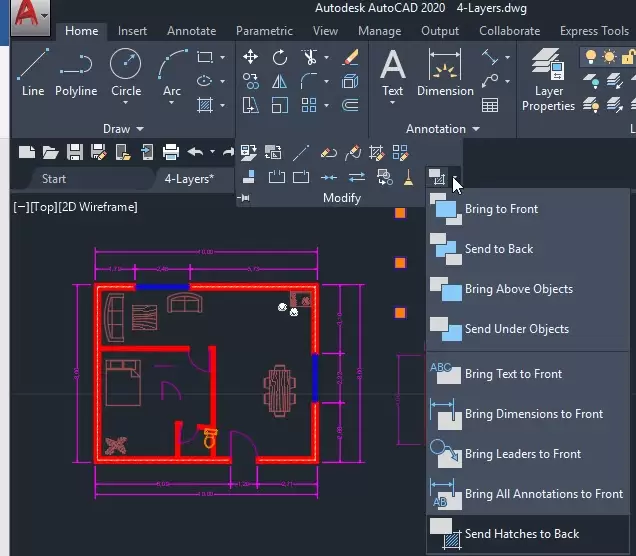

زبانه Home >> پانل Modify >> لیست کشویی Draw Order
این ابزارها به ترتیب زیر می باشند:
Bring to Front :
اگر بر روی این ابزار کلیک کنید و سپس در صفحه ترسیمی هر موضوعی را انتخاب کنید و اینتر بزنید، روی تمام موضوعات قرار می گیرد.
Send to Back :
این گزینه برعکس گزینه بالایی می باشد و باعث می شود موضوع انتخاب شده، زیر تمام موضوعات قرار گیرد.
Bring Above Objects :
با این ابزار می توانید مشخص کنید که موضوع انتخاب شده، روی چه موضوع یا موضوعاتی قرار گیرد.
Send Unser Object :
با این ابزار نیز می توانید مشخص کنید، موضوع انتخاب شده زیر چه موضوع یا موضوعاتی قرار گیرد.
Bring Text to Front :
با انتخاب این ابزار، تمام متن های به صورت خودکار روی تمامی موضوعات قرار خواهند گرفت.
Bring Dimensions to Front:
این ابزار نیز باعث می شود تا تمام خطوط اندازه روی بقیه موضوعات ترسیم شده قرار گیرد.
Bring Leaders to Front:
اگر در ترسیمات خطوط راهنما یا Leader داشته باشید، آنها بر روی بقیه موضوعات قرار خواهند گرفت.
Bring All Annotations to Front :
این ابزار باعث می شود تمام موضوعاتی که در دسته Annotation هستند (مانند خطوط اندازه، متن ها، Leader و … ) بر روی تمام موضوعات قرار گیرد.
Send Hatches to Back:
این ابزار باعث می شود تا تمام هاشور های موجود در ترسیمات شما، به زیر بقیه موضوعات قرار گیرند.
برای یادگیری بهتر، کلیپ زیر را مشاهده کنید:
