استفاده از BIM برای پروژه های زیرساختی

اسکن به BIM فرآیند اسکن سه بعدی فضا یا سایت و ایجاد نمای دیجیتال دقیق برای آن از داده های Point cloud است. خدمات اسکن به BIM به متخصصان AEC این امکان را می دهد تا محیط طراحی شده را به درستی طراحی ، ضبط و مدل کنند. اگرچه محصولات مرسوم BIM که برای بازسازی استفاده می شود ، همانند گردش کار بهینه ، کارآیی بهینه ، همکاری بیشتر ، همچنین لایه های پیچیدگی و ملاحظات جدیدی به دلیل ساختار “ساخته شده” یا ساختمان موجود اضافه شده است.

در سطح جهانی ، شرکت های AEC و سازمان های دولتی به دنبال دیجیتالی شدن زیرساخت های خود هستند تا چندین الزامات استراتژیک ارتقاء ، نوسازی ، نظارت بر پیشرفت و حتی مدیریت تعمیر و نگهداشت را برآورده کنند. پیچیدگی های فوق به دلیل گستردگی جغرافیایی زیاد و تعداد زیادی از ذینفعان در پروژه های زیربنایی بیشتر افزایش می یابد. به طور خاص ، پروژه های نوسازی و بازسازی زیرساخت ها در مهلت های محدود و محدودیت های بودجه اجرا می شود. در این شرایط استفاده از اسکن به BIM برای زیرساخت ، کنترل پروژه را بیشتر می کند و به متخصصان AEC اجازه می دهد پروژه خود را به طور موثر تری انجام دهند.

ضبط دقیق داده های Point cloud (ابر نقطه ای)

در حالت ایده آل ، اسکن لیزری زیرساخت ها مانند جاده ها ، تونل های پل یک فرآیند ساده یا سریع نیست. در اینجا اسکن زمینی و اسکن لیزری موبایل (MLS) می تواند ارزشمند باشد. اسکن زمینی با نصب اسکنرهای لیزری بر روی سه پایه به منظور انجام بررسی های دقیق انجام می شود. در MLS سیستم های لیزری بر روی وسایل نقلیه متحرک ، هواپیماهای بدون سرنشین و غیره نصب می شوند تا با دقت لیزر شبکه هایی را که ممکن است شامل خطوط ، پل ها و غیره باشد ، اسکن کنند. همراه با داده های Point cloud (ابر نقطه ای) ، ۳۶۰ عکس ، فیلم ها همچنین می توانند برای درک مقیاس واقعی زیرساخت مفید باشند.

ثبت اطلاعات و مدل سازی BIM

پس از به دست آوردن داده ها ، برای ایجاد مدل BIM باید تراز شود. این امر به این دلیل رخ می دهد که برای به دست آوردن درک جامع ، اسکن ها باید به هم متصل شوند. تصاویر ۳۶۰ ، عکس های سایت و حتی اسناد دو بعدی موجود در روند کمک می کند. پس از ثبت اطلاعات ، آنها به Revit منتقل می شوند و فرایند مدل سازی آغاز می شود. در هسته مرحله مدل سازی دقت نهفته است. مدل سازان BIM باید در تمام نقاط از حداکثر دقت اطمینان حاصل کنند تا بتوان به هدف پروژه دست یافت. هرگونه خطایی منجر به همکاری ناکافی ، اطلاعات محدود و کنترل ناکافی پروژه و غیره می شود. این نقص می تواند منجر به کاهش کارایی ، کار مجدد بیشتر و ریسک مالی بیشتر شود. بدین ترتیب،در پروژه Point  به BIM زیرساخت ها دقت ، تخصص و شایستگی بسیار مهم است. ما می توانیم درک کنیم که با مثال یک مطالعه موردی که توسط ما انجام شده است.

اهمیت دقت در Point cloud (ابر نقطه) برای پروژه های حمل و نقل BIM:

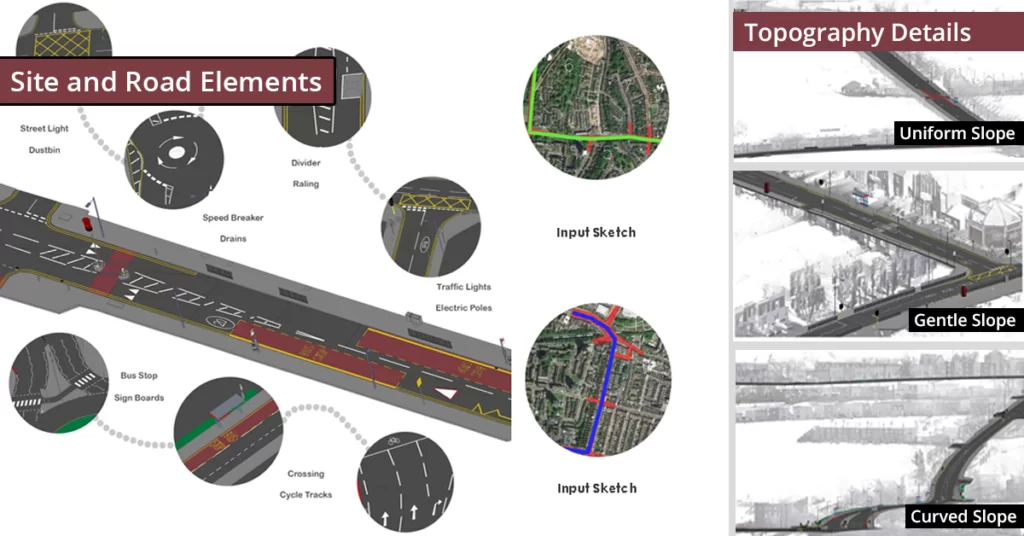

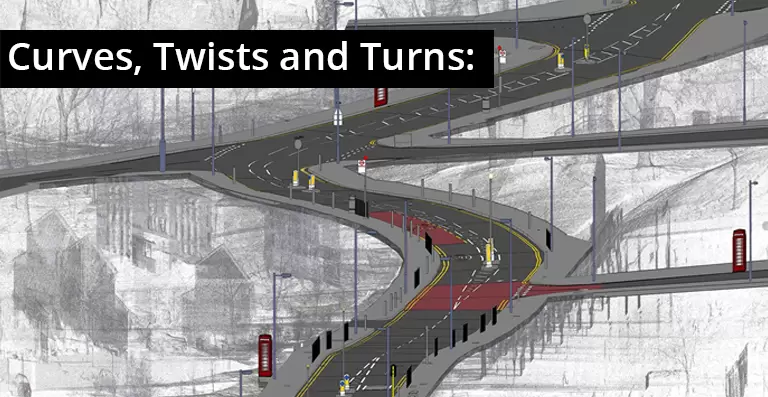

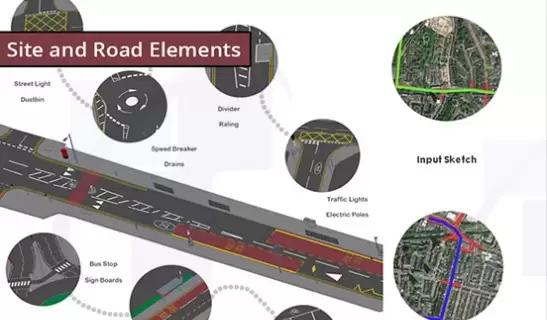

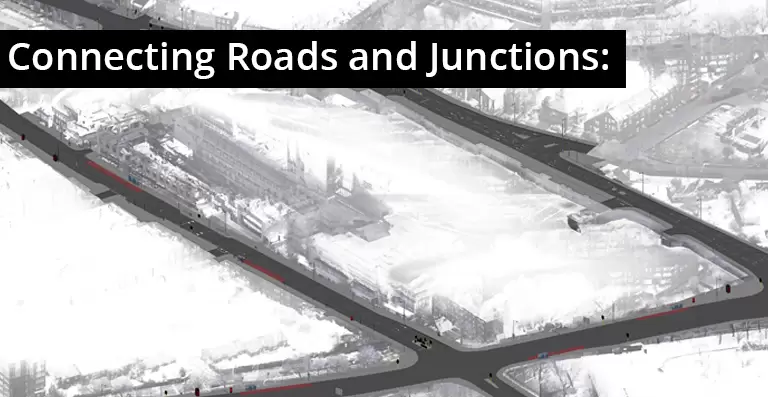

ما موظف شدیم مدل Point Cloud to BIM یک جاده در بریتانیا را با چهار بخش مختلف ایجاد کنیم. محدوده پروژه شامل مدل سازی دقیق راههای موجود (سطح توپو) ، پلها به همراه ویژگیهای کلیدی مانند پیاده روها ، زهکشیها ، ناودانها ، چراغهای راهنمایی ، پستها و غیره بود. اندازه بزرگ و توپوگرافی متفاوت سطح به این معنی است که هماهنگی دقیق باید در تمام سطوح مدل سازی صورت گیرد. SOW همچنین شامل ایجاد جاده ای بدون پل  بود که دارای چندین پیچ و موج بود. این باید به طور دقیق مدل سازی شود تا آنها با نقاط انتهایی واقعی پل مطابقت داشته باشند.Undulation به حرکت پیوسته بالا و پایین جاده اشاره دارد و با توجه به اهمیت موج دار شدن در ایمنی حمل و نقل ، نقطه دقیق را می توان تکرار کرد. علاوه بر این ، پل با منحنی ها و موج دارها با یک حاشیه به جاده ها و پیاده روها متصل می شد. حاشیه های جداگانه باید برای همه منحنی ها مدل سازی می شد. اگر جاده ها و پیچ ها با نهایت دقت مدل سازی نشده و ابعاد آن نادرست باشد ، می تواند در سایر مناطق پروژه تأثیر دومینو داشته باشد.

استفاده از اسکن به BIM ما را قادر می سازد تا یک دید کلی از کل شبکه که شامل خدمات فاضلاب ، خطوط لوله گاز ، خطوط برق و غیره است داشته باشیم. با اطلاعات مناسب و تجسم بهتر موقعیت هر دو ویژگی های بالای زمین مانند پیاده روها ، زهکشی ها ، چراغ های راهنمایی و غیره. و ویژگی های زیرزمینی مانند خطوط لوله گاز ، خطوط آب و غیره بازسازی به گونه ای برنامه ریزی شده بود که خدمات موجود مختل یا آسیب نبیند. همه درگیری هایی که در نتیجه گسترش و بازسازی ایجاد شده بود ، قبل از شروع کار در محل به درستی شناسایی و حل شدند.

علاوه بر این ، اطلاع از وضعیت دقیق این ویژگی ها ، مهندسان عمران را قادر می سازد تا آنچه را که باید در طول بازسازی جایگزین شود و مورد استفاده مجدد قرار گیرد ، انتخاب کنند. این امر هزینه پروژه را کاهش داده و همچنین پایدارتر است. مدل دقیق BIM اطلاعاتی را ارائه می دهد که در تقریباً هر مرحله از فرآیند بازسازی و گسترش ارزش افزوده دارد. این واقعیت که ما در ایجاد مدل BIM غنی از داده دقیق بودیم ، اطمینان داد که اطلاعات ارائه شده به مدیران پروژه در محل و کارگران زمین نیز دقیق و با جزئیات است. این امر آنها را قادر می سازد تا این فرایند را در بازه های زمانی مشخص بدون موانع و موانع مهم انجام دهند.

نتیجه گیری: Scan to BIM برای زیرساخت باعث تحول می شود

استفاده از اسکن به BIM می تواند نمای دقیقی از وضعیت موجود زیرساخت را ارائه دهد و می تواند بازسازی ساده را تضمین کند. همچنین می تواند در برنامه ریزی و ایجاد طرح مفهومی سازی که برای ارائه و تأییدیه های دولت مورد نیاز است ، کمک کند. همچنین یک بستر مشترک برای همه ذینفعان درگیر برای به اشتراک گذاشتن اطلاعات و حل هر گونه تعارض فراهم می کند. هزینه واقعی محاسبه اشتباه می تواند پیامدهای پولی و زمانی را به میزان قابل توجهی ایجاد کند که با مدل های دقیق BIM می توان آنها را به شدت کاهش داد.

علاوه بر این ، استفاده از خدمات BIM برای پروژه های زیرساخت ، ارزیابی طراحی را تسهیل می کند که در آن مهندسان عمران می توانند شبیه سازی و تجزیه و تحلیل را انجام دهند و از این طریق برای ساخت ، پایداری و ایمنی جاده ها طراحی کنند. در نهایت ، همان مدل BIM که برای بازسازی و توسعه استفاده می شود ، می تواند با هرگونه تغییر در محل به روز شود و برای عملیات و نگهداری مورد استفاده قرار گیرد.
