تکنیک بررسی Clash برای قسمت خاصی از پروژه
تکنیک بررسی Clash برای قسمت خاصی از پروژه
بسیاری از پروژه هایی که با رویت انجام داده می شوند بزرگ و بسیار شلوغ و سنگین می باشد و یکی از مهم ترین بخش هایی که رویت می تواند به کاربران خود کمک کند ، قسمت بررسی تداخل ها و یا Clash می باشد. هنگامی که شما از ابزارInterference Check استفاده می کنید در حالت پیش فرض کل پروژه را مورد بررسی قرار می دهد که این امر بسیار زمانبر و طولانی و پیچیده می باشد و یا گاهی ممکن است که شما بخواهید قسمت خاصی از پروژه را از نظر تداخل ها بررسی کنید و نیازی به بررسی تداخل در کل پروژه ندارید بنابراین در اینجا تکنیک بسیار ساده و مفید را برای شما کاربران رویت قرار می دهیم.
برای بررسی تداخل قسمت خاصی از پروژه می توانید از روش زیر پیروری کنید:

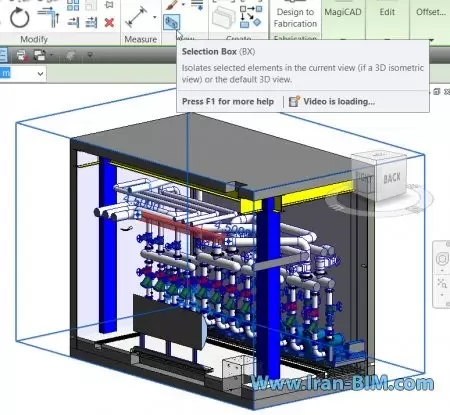

۱-به دید سه بعدی بروید و با ابزار Section Box محدوده مورد نظر را محدود کنید.
۲- پیشنهاد می کنیم ابتدا در پنجره Properties و از فیلد Discipline آن را بروی Coordination تنظیم کنید.

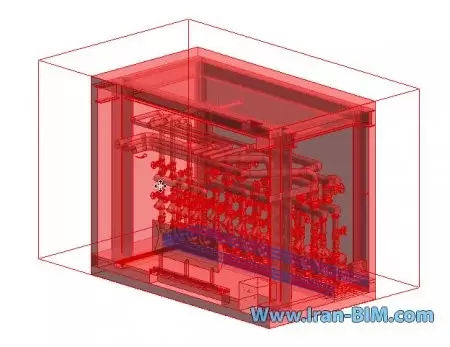

۳-اکنون آن قسمتی که می خواهید بررسی کنید ابتدا عناصر را انتخاب کنید.(با کلیک و دراگ کردن)

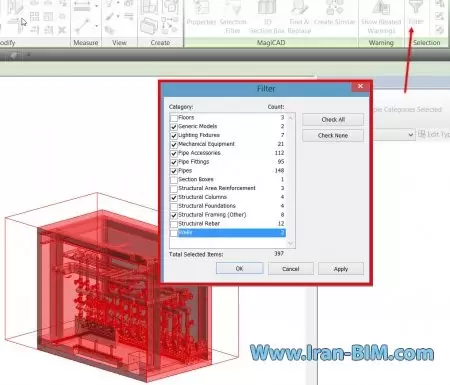

۴-با ابزار Filter عناصری که اشتباه انتخاب شده اند را از حالت انتخاب خارج کنید.(اختیاری)

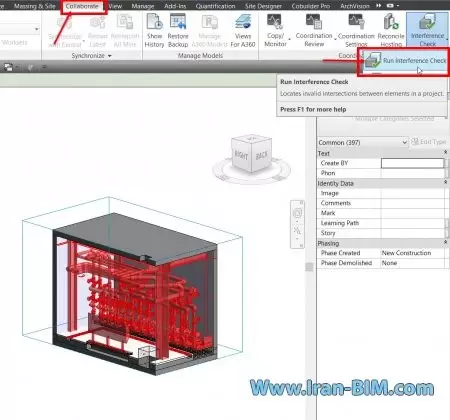

۵- پس از انتخاب به زبانه Collaborate بروید و بروی آیکن Interference Check کلیک کنید.

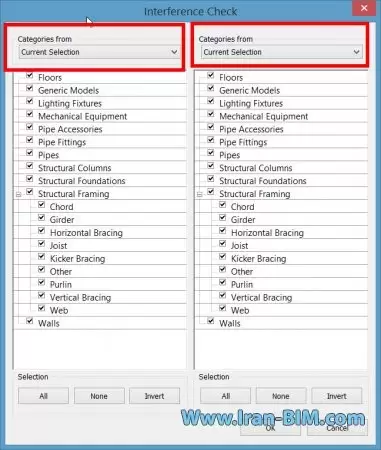

۶-در پنجره باز شده، گزینه Current Selection نمایش داده می شود. یعنی فقط عناصر انتخاب شده بررسی می شوند.

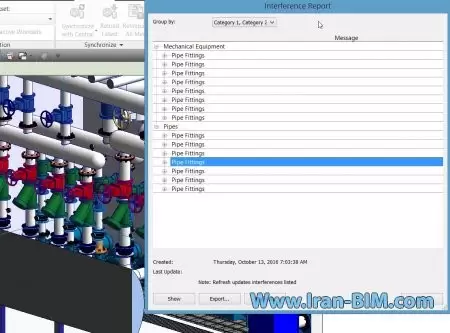

اکنون با این تکنیک هر بخش را به سادگی بررسی کنید و تداخل ها را حل کنید.
