آموزش انتقال متره Revit به Excel

خرجی گرفتن جدول متره رویت به اکسل
همیشه یکی از دغدغه های کاربران نرم افزار Revit، این است که نرم افزار رویت امکان انتقال متره (Schedules) به صورت مستقیم برای نرم افزار اکسل را ندارد. البته این مشکل پیچیده ای نمی باشد و روش های بسیار زیادی وجود دارد تا شما بتوانید جدول Schedules تولید شده در رویت را به اکسل انتقال دهید، در ادامه چند روشی که می توانید داده های رویت را به اکسل انتقال دهید را ذکر می کنیم :

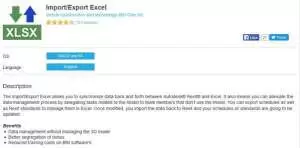

استفاده از افزونه ها
برای این منظور افراد و یا شرکت های متعددی افزونه هایی برای انتقال و وارد کردن داده ها از رویت به اکسل و برعکس نوشته اند. برخی از این افزونه ها رایگان و برخی نیز دارای هزینه می باشد و باید خریداری شوند. هر یک از افزونه ها دارای قابلیت های منحصر به فرد خودشان می باشند و یکی از مزایایی استفاده از افزونه ها، سرعت انجام فرآیند نسبت به روش های دیگر می باشد. اما یکی از معایب بزرگ برای کاربران شاید این باشد که پیدا کردن افزونه ای که متناسب با نسخه رویت آنها باشد، کمی سخت است . شما می توانید از سایت https://apps.autodesk.com افزونه های مورد نظر را دانلود کنید.

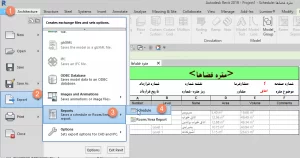

استفاده از خروجی Schedules با فرمت *.txt
این یکی از ساده ترین و مبتدی ترین روش های انتقال داده های متره نرم افزار رویت به اکسل می باشد. شما پس از ایجاد جدول های متره، می توانید وارد دید Schedules شوید و سپس از منوی File > Export > Reports > Schedules را انتخاب کنید. سپس در پنجره باز شده، فایل را با فرمت *.txt یا (Notepad) ذخیره کنید. پس از اینکه فایل با فرمت متن ذخیره شد، می توانید نرم افزار اکسل را باز کرده و با ابزار Open فایل *.txt را وارد اکسل کنید. از مزایای این روش می توان به ساده گی و همیشه در دسترس بودن گفت. اما معایب آن این می باشد که در صورت به روز رسانی داده ها باید مجدد تمام مراحل خروجی و باز کردن در اکسل را از اول انجام دهید.

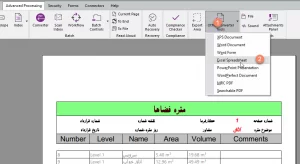

استفاده از نرم افزارهای تبدیل فرمت
برخی نرم افزار هایی وجود دارند که به کاربران این امکان را می دهند تا فرمت یک فایل را به فرمت های دیگری تبدیل کنند. برای مثال شما می توانید جدول متره ایجاد شده در رویت را داخل یک دید شیت اضافه کنید و سپس از آن دید یک خروجی با فرمت PDF تهیه کنید. پس از ایجاد فایل PDF ، می توانید نرم افزار Power PDF Advanced را نصب کنید و فایل خروجی گرفته شده را با این نرم افزار باز کرده ، و این نرم افزار به شما این امکان را می دهد تا فرمت PDF را به اکسل یا فرمت های دیگر تبدیل کنید. از مزایای این روش، سادگی و از معایب آن ممکن است فونت های فارسی را پشتیبانی نکند و دسترسی به نرم افزار Power PDF Advanced نداشته باشید.

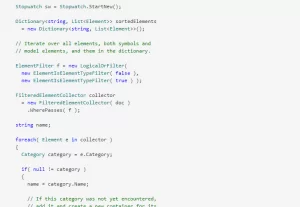

نوشتن Macro سفارشی
نوشتن ماکر شاید سخت ترین روش برای انجام اینکار باشد، چون اول باید یکی از زبان هایی که نرم افزار رویت از آن برای نوشتن Macro پشتیبانی می کند را یاد بگیرید مانند (سی-شارپ ، پایتون ، وی-بی دات نت و … ) .
این روش باعث می شود تا شما بر اساس خواسته های خود بتوانید روشی را پیاده سازی کنید که دقیقا خروجی به اکسل بر اساس نیاز واقعی شما باشد و یکی دیگر از نکته های مهم استفاده از Macro این است که سرعت انجام فرآیند بسیار سریع می باشد. از معایب این روش نیز، یادگیری زبان برنامه نویسی می باشد که ممکن است برای شما زمان بر و دشوار باشد، اما غیر ممکن نیست. شما می توانید از کلاس های حضوری برنامه نویسی در رویت با سی-شارپ که توسط تیم IRAN-BIM برگزار می شود شرکت کنید و یا Macro مورد نظر را به تیم ما بسپارید.

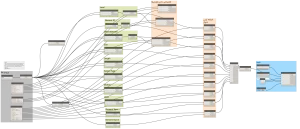

استفاده از برنامه قدرتمند Dynamo
Dynamo یک ابزار Visual Programming برای نرم افزار Revit می باشد. در این برنامه به جای کدنویسی از گره ها برای ایجاد یک برنامه استفاده می کنیم. شما بدون داشتن هر گونه تجربه برنامه نویسی می توانید از Dynamo استفاده کنید. برنامه Dynamo دسترسی کامل به Revit API را دارد، بنابراین بهترین جایگزین برای Macro نویسی یا کدنویسی می باشد.
Dynamo یک برنامه open-source می باشد و کاملا رایگان است و به سادگی از سایت های dynamobim.org/download و dynamobuilds.com دانلود و نصب کنید. پس از نصب می توانید از زبانه Manage > پانل Visual Programing به این برنامه قدرتمند دسترسی داشته باشید. همچنین از فروشگاه سایت می توانید آموزش برنامه داینامو را در سطح های مقدماتی ، متوسط و پیشرفته خریداری و به صورت کامل یاد بگیرید. شما در برنامه داینامو از روش های بسیار زیادی می توانید داده ها را به اکسل انتقال دهید یا از اکسل داده ها را فراخوانی و یا به روز رسانی کنید.
برای دانلود فایل Dynamo تصویر فوق، اینجا کلیک کنید.
