درک نیازهای پروژه BIM
مدل سازی اطلاعات ساخت (BIM) سال هاست که وجود دارد . بنابراین دیگر نمی توان گفت که فرایند جدیدی است. BIM در سطح جهان به تصویب رسیده است . برای آن دسته از کشورهایی که هنوز BIM را تصویب نکرده اند نیز، یک برنامه توافق شده و یک تاریخ برنامه ریزی شده برای تصویب وجود دارد.
اطلاعات مورد نیاز پروژه
در آغاز هر پروژه ، نیازهای لازم توسط طرف تعیین کننده (به عنوان مثال کارفرما) تعیین می شود . وی ممکن است یک نماینده منتخب یا شخص ثالثی را تعیین کند که مسئول این موارد باشد:
- ایجاد نیازهای اطلاعاتی پروژه: الزامات اطلاعات سازمانی (OIR) ، اطلاعات مورد نیاز دارایی (AIR) ، الزامات اطلاعات پروژه (PIR).
- ایجاد نقاط عطف ارائه اطلاعات پروژه.
- ایجاد استانداردهای اطلاعاتی پروژه.
- ایجاد روش ها و رویه های تولید اطلاعات پروژه.
- ایجاد اطلاعات مرجع پروژه و منابع مشترک.
- ایجاد محیط داده مشترک پروژه.
- ایجاد پروتکل اطلاعاتی پروژه.
- فعالیتهایی برای ارزیابی و نیاز.

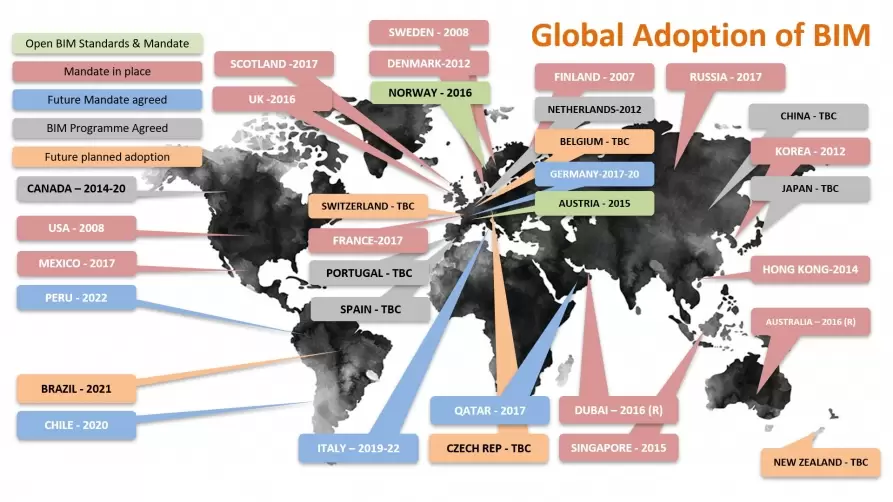

شکل ۱: تصویب BIM
توجه: اطلاعات فوق در EN ISO 19650-2: 2018 مشخص شده و به عنوان مثالی برای کمک به درک نیازهای اطلاعاتی پروژه در یک پروژه ذکر شده است. از آن به عنوان تبادل اطلاعات کارفرمایان (EIR) یاد می شود.
برنامه اجرایی پروژه BIM
تیم پروژه BEP تیم های تحویل را ایجاد می کند. تعیین چگونگی برآورده ساختن همه شرایط لازم ، در EIR مشخص شده است.
چه کسی: آیا آنها (شرکت / تیم / افراد) توانایی را دارند؟
چگونه: استاندارد هایی که باید رعایت شود (چند مثال) :
- نرم افزار مورد نیاز
- هماهنگی و همکاری
- سطح نیاز به اطلاعات (LoD و LoI)
- الزامات اطلاعات دارایی
- طبقه بندی مورد نیاز
- سلامت و ایمنی
- امنیت
- محدودیت های مدل (به عنوان مثال ، حجم جداگانه مدل)
- تبادل و تحویل قالب فایل
چه کسی؟
آیا این سازمان ها از نظر کارکنان با مهارت ، دانش و تجربه مناسب ، توانایی لازم برای انجام پروژه را دارند؟
آیا همه اعضای تیم وظیفه پروژه برای درک BIM آموزش دیده اند و آیا برای ارائه پروژه آموزش فرایند لازم است؟
آیا آن سازمان ها نرم افزار مورد نیاز را برای ارائه اطلاعات در فرمت های لازم را دارند؟
آموزش مداوم برای رفع هرگونه کمبود در مهارت ، دانش یا تخصص چگونه انجام می شود؟

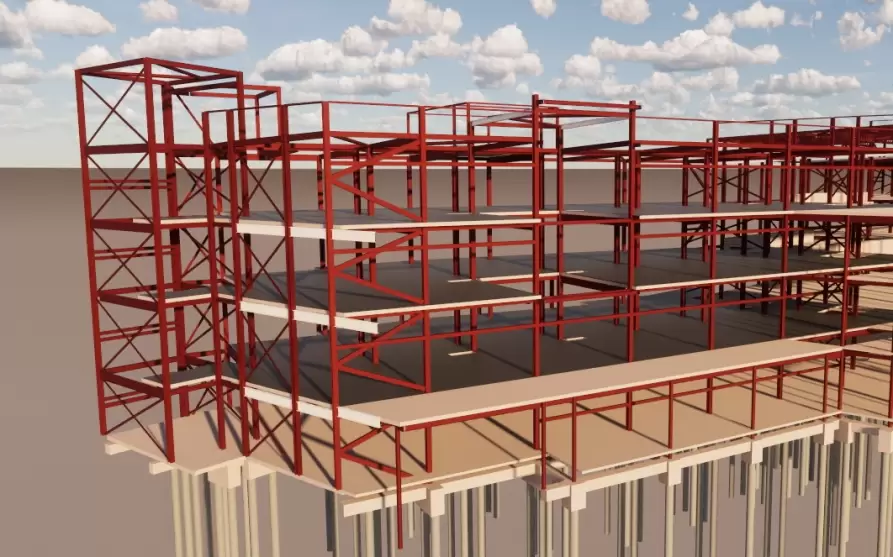

شکل ۲: سازه فلزی
چگونه؟
یکی از اولین مواردی که باید درک کنید استانداردهایی هستند (برای مثال EN ISO 19650 1/2 ، CAD و استانداردهای مدل سازی) که از شما خواسته می شود آنها را دنبال کنید یا آنها را تراز کنید ، تا اطمینان حاصل کنید که پروژه را طبق انتظار تحویل می دهید.
آیا سازمان ، نرم افزار یا توانایی صحیح در ارائه اطلاعات (به عنوان مثال مدل ها) در فرمت های صحیح برای تبادل بین تیم های کاری در حین طراحی و ساخت و کاربران نهایی را دارد ؟
آیا سازمان قادر به استفاده از سیستم های طبقه بندی مورد نیاز -از جمله سطح اطلاعات مورد نیاز- است؟ آیا می تواند محدودیت های مدل را برطرف کند؟ آیا می تواند اطلاعات را در مکان صحیح هماهنگ کند و به طور مشترک با همه گروه های کاری در پروژه کار کند؟ آیا و ایمنی و بخشی جدایی ناپذیر از طراحی و ساخت است؟
استانداردهای CAD و مدل سازی
برای اطمینان از ایجاد اطلاعات ساختار یافته ، به برخی دستورالعمل های استاندارد نیاز دارید که از همان ابتدا تنظیم شده اند . این قطعاً در مورد طراحی و تولید مدل اعمال می شود. اگر هیچ قانونی وجود نداشته باشد ، هرج و مرج به وجود می آید. بنابراین مهم است که کارفرما این استانداردها را به عنوان بخشی از الزامات پروژه خود ترسیم کرده باشد. از همه مهمتر ، همه کسانی که روی پروژه کار می کنند باید واقعاً آنها را دنبال کنند و قبل از تولید خروجی اطلاعات ، بررسی اعتبار انجام شود.
در اینجا چند نمونه آورده شده است:
- دستور زبان و بررسی های املایی انجام می شود
- از عنوان مناسب برای نقشه استفاده شده است
- دسته بندی و نامگذاری اشیا درست انجام شده
- همه حالت های حاشیه نویسی مطابق استاندارد صنعت و / یا طبق استانداردهای طرفین است
- فایلهای ترسیم یا مدل قبل از انتشار اعتبار سنجی می شوند (ممیزی می شوند)
- تمام ویرایش ها و یادداشت ها گنجانده شده است
- فایل های مدل از مجموعه های مرکزی شناسایی شده و برداشته شده است
هماهنگی
همه رشته ها در اوایل پروژه ، نیاز به تنظیم موقعیت جغرافیایی مدل های پروژه خود دارند. این امر به طور کلی توسط طراح اصلی تعیین می شود و سپس سایر اعضای تیم طراحی از این الگو پیروی می کنند. این باید در برنامه اجرای پروژه BIM (BEP) مشخص شود. اطمینان از انجام این امر جنبه اصلی همکاری با کل تیم طراحی است. اگر نادرست باشد ، به طور بالقوه باعث خطا می شود و نیاز به اصلاح مجدد دارد . حتی برای اصلاح این اشتباهات ممکن است به طراحی مجدد نیاز شود.
سطح اطلاعات مورد نیاز
EN ISO 19650-1 جدید سطح اطلاعات را به جای سطح اطلاعات (LoI) و سطح جزئیات (LoD) برجسته می کند ، که می تواند نمونه های خاصی از سطح اطلاعات مورد نیاز باشد.
هر اطلاعات قابل تحویلی باید با توجه به هدف خود از سطح اطلاعات مورد نیاز تعیین شود.
هنگام ساخت مدل های رویت استراکچر، باید دقت کنیم که آن نیازهای خاص را درک می کنیم. جزئیات را بیش از حد در نظر نگیرید، زیرا با این کار هزینه و زمان زیاد و بیهوده ای صرف می شود.
سطح اطلاعات در مدل فولادی سازه ای بسیار متفاوت از مدل خدمات ساخت خواهد بود. عناصر دارایی قابل نگهداری بسیاری در مدل خدمات ساخت وجود خواهد داشت و احتمالاً در مدل ساختاری ، در صورت وجود ، تعداد آنها بسیار کم خواهد بود.
این همانند سطح پیشرفت است ، زیرا مدل مهندس سازه عموماً به اندازه مدل ساخته شده از سازندگان فولاد جزئیات ندارد.
فرمت تبادل فایل
ایجاد و تبادل فرمت ها و نسخه های صحیح فایل بسیار مهم است. اگر EIR نرم افزار مورد نیاز را برجسته کند ، مثلا Autodesk Revit (نسخه ۲۰۱۹) ، درصورتی که در غیر این صورت توافق شود ، تیم های طراحی باید از آن نرم افزار و نسخه استفاده کنند ، زیرا محصولات تحویل پذیر می توانند RVT ، NWC و IFC باشند.

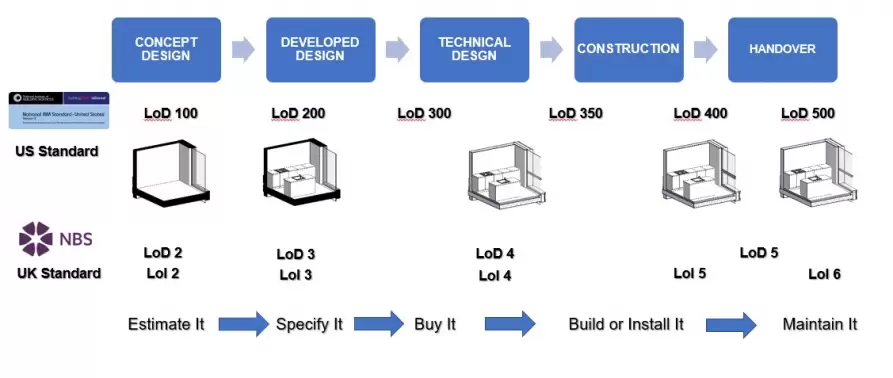

شکل ۳: LoD و LoI
استراتژی حجم مدل
استراتژی حجم رایج ، از پروژه ای به پروژه دیگر متفاوت است. اما اصولاً از اصول خاصی مانند تقسیم به حجم بر اساس رشته های اصلی یا زیرشاخه ها در مورد MEP ، پیمانکاران فرعی استفاده می کند. این تفسیم بندی می تواند ریز تر شود . به عنوان مثال ، توسط بلوک ساختمانی یا زیرسازی و روبنایی یا قاب فولادی و قاب بتونی.

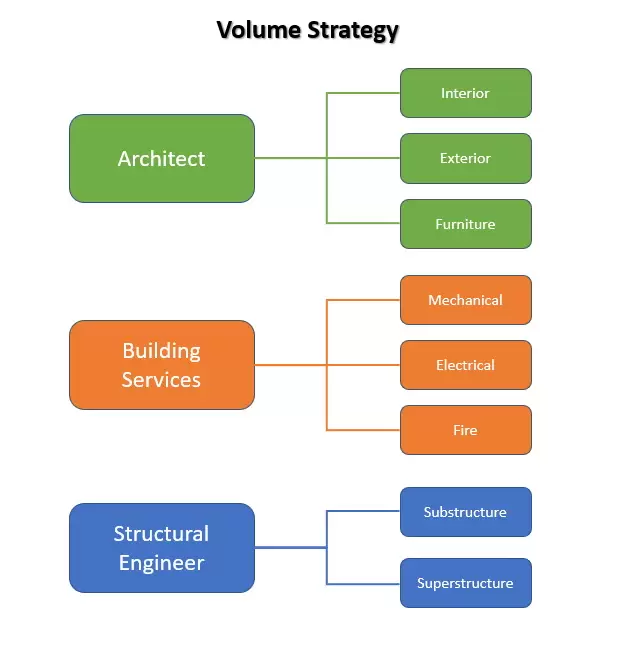

شکل ۴: استراتژی حجم
تحویل پروژه
در پایان پروژه ، پیمانکار اصلی هر دو کتابچه راهنمای بهره برداری و نگهداری (O&M) و پرونده بهداشت و ایمنی را با تمام اسناد ساخته شده ارائه می دهد. ما وقت زیادی را صرف ایجاد همه این اطلاعات در مورد ساختار می کنیم تا به ساخت دارایی جدید یا بازسازی دارایی موجود کمک کنیم.
مالکیت مدل همواره در ابهام بوده و هست. چه کسی مالک مدل است و حقوق مالکیت معنوی عناصر و داده ها را دارد؟ ممکن است هنوز متعلق به بنیانگذار باشد که به کارفرما اجازه می دهد از آنها استفاده کند.
استفاده از مدل عملیاتی
به طور کلی ، اطلاعات ساختاری یک پروژه بررسی می شود و در پرونده بهداشت و ایمنی باقی می ماند. بنابراین بعید است که مدلهای ساختاری تا زمان توسعه یا توسعه مجدد در آینده به روز شوند . زیرا گفته می شود ممکن است برخی از داده ها برای انتقال از مدل به سیستم CAFM مورد نیاز باشد. مهم است که همه فایل های مدل برای جلوگیری از از دست دادن داده ها ، به نسخه فعلی استفاده شده توسط اپراتور دارایی ارتقا یابند.
