نحوه انتخاب گزینشی آبجکت در Revit
مدل Revit معمولاً به اندازه ترسیم اتوکد پیچیده نیست. قبل از اصلاح ، می توانید آبحکت را راحت تر انتخاب کنید. با این حال ، در یک مدل پیچیده ، نیاز به روشی برای انتخاب سریعتر چندین آبجکت دارید. باید بتواندی آبحکت ها را براساس ویژگی های خاص انتخاب کنید. به عنوان مثال ، همه دیوارهای نوع خاص را انتخاب کنید. یا همه ی دیوارها را با عملکرد خاص انتخاب کنید.
فیلتر
Filter یک گزینه اصلی انتخاب آبجکت است. ابزار فیلتر برای انتخاب آبجکت در یک دسته مفید است. به عنوان مثال ، اگر بخواهید همه دیوارها را در یک نقشه طبقه انتخاب کنید. همه آبجکت یا بخشی از مدل را انتخاب ، سپس روی Filter کلیک کنید.

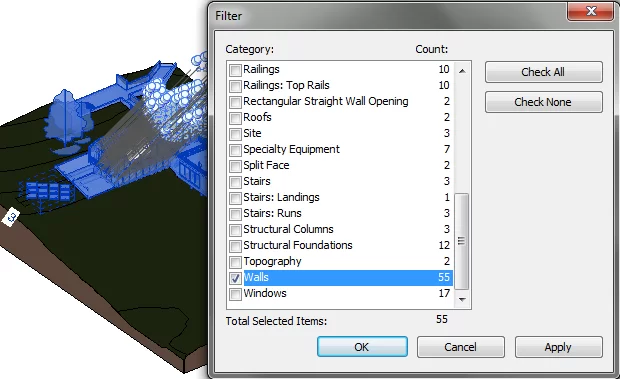

با کلیک بر روی ابزار Filter کادر Filter باز می شود. علامت دسته ای را که می خواهید از مجموعه انتخاب حذف شود ، بردارید. برای برداشتن علامت همه موارد ، و سپس بررسی دسته های مورد نظر ، می توانید بر روی گزینه None کلیک کنید.
فیلتر مفید است ، اما به سطح دسته محدود می شود.
Save Selection

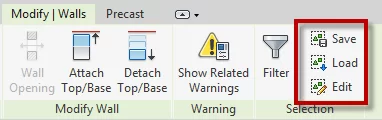

اگر غالباً یک مجموعه انتخاب خاص را اصلاح می کنید ، می توانید مجموعه انتخاب را ذخیره کرده و بعداً مجدداً از آن استفاده کنید. هنگامی که چندین آبجکت را انتخاب می کنید ، در Modify contextual Tab> Selection Panel می توانید دکمه انتخاب save و load را مشاهده کنید.
برای ذخیره مجموعه انتخاب فعلی خود ، روی save کلیک کنید. با کلیک روی load می توانید مجموعه انتخاب شده را لود کنید.
می توانید دکمه Load را به Quick Access اضافه کنید تا به راحتی به آن دسترسی پیدا کنید. Selection فقط وقتی چندین آبجکت را انتخاب می کنید ظاهر می شود ، بنابراین در زمان صرفه جویی می کند!
Select All Instances

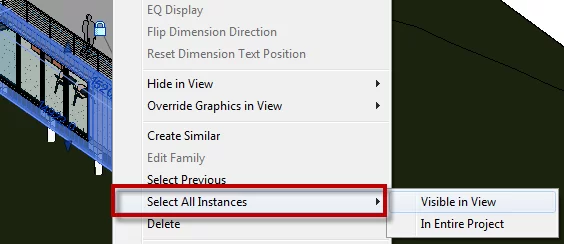

Select All Instances همه آبحکت ها را انتخاب می کند. دو گزینه دارد: همه آبجکت های قابل مشاهده در نمای فعلی یا همه آبجکت ها در کل پروژه.
این روش خاص تر از فیلتر کردن بر اساس دسته بندی است. با این حال ، ممکن است لازم باشد ابزاری را انتخاب کنید که خاص تر از این باشد.
استفاده از Schedule
Schedule نیز یک نما است. یعنی می توانید موارد را در Schedule انتخاب کنید. می توانید Schedule ایجاد کنید ، موارد را فیلتر کرده و مرتب کنید تا آنها را به راحتی مشاهده کنید. وقتی چندین نمونه را در Schedule انتخاب می کنید (با انتخاب پنجره یا نگه داشتن کلید Shift) ، آبجکت نیز در مدل انتخاب می شود.

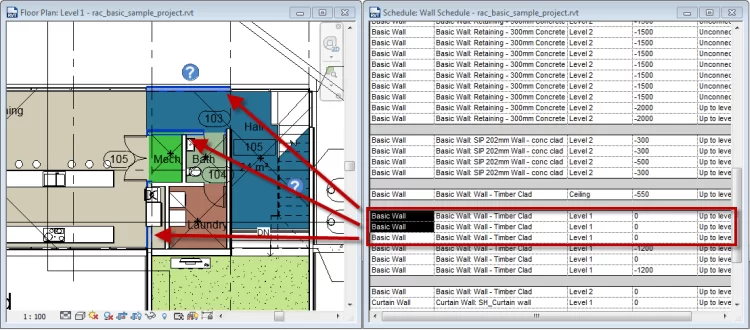

تصویر بالا نشان می دهد سه دیوار انتخاب شده در Schedule نیز در نقشه طبقه انتخاب شده اند.
خلاصه
برخلاف اتوکد ، Revit یک مدل سازی آبجکت است. انتخاب آبجکت ها می تواند کاری خسته کننده باشد. چندین ابزار وجود دارد که می توانید با استفاده از آنها برای انتخاب سریع آبجکت استفاده کنید.
