IFC (طبقه بندی های بنیاد صنعت) چگونه کار می کند؟

امروزه فرایند BIM (مدل سازی اطلاعات ساخت) در صنعت ساخت اجتناب ناپذیر است. در بسیاری از کشورها ، استفاده ازفرایند BIM به زودی و به عنوان اسناد رسمی پروژه ساخت ، مورد نیاز خواهد بود. در اینجاست که IFC نقشی حیاتی پیدا می کند.

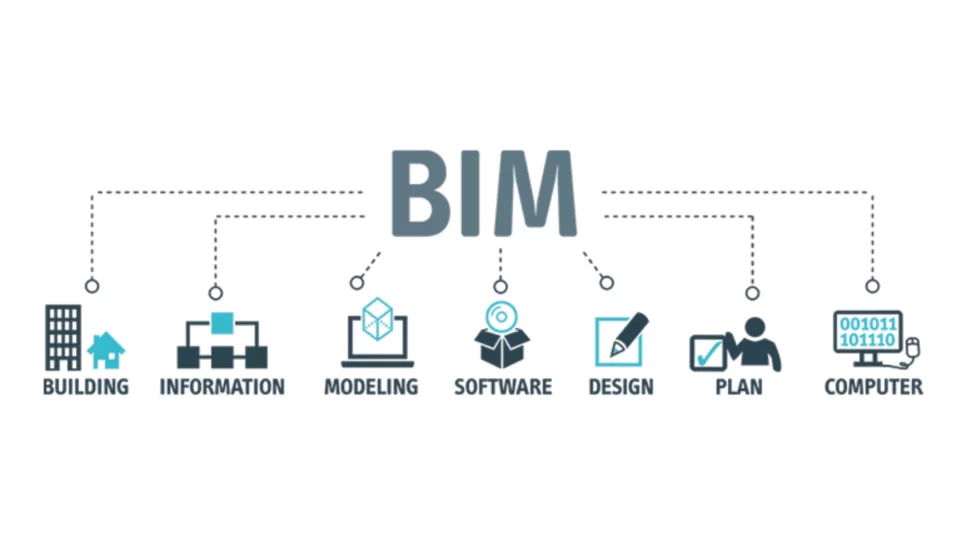

نقش IFC در BIM

هرکسی که با نرم افزار AEC کار کند(معماران ، مهندسان سازه ، مهندسین مکانیک ، مدیران پروژه و …) قطعاً با مفهوم BIM برخورد کرده و از آن در کارهای روزمره خود استفاده می کنند. روش مستقیم تبادل اطلاعات بین ابزار های BIM که توسط ذینفعان مختلف استفاده میشود ، بسیار دشوار و تقریباً غیرممکن است.

انواع مختلفی از نرم افزار وجود دارد و در نتیجه ، روشهای مختلفی برای توصیف ساختار پروژه یا حتی یک عنصر وجود دارد. علاوه بر این ، به اشتراک گذاری مستقیم مدل ها و داده ها بین برنامه ها، فرایندی زمانبر است و نیاز به راه حل های منحصر به فرد دارد.

ما به راحتی می توانیم درک کنیم که یک زبان مشترک لازم است که هر شرکت کننده بتواند آن را درک کند. در زمینه BIM ، این استاندارد  IFC (طبقه بندی بنیاد صنعت) است که یک استاندارد باز است و می تواند پایه روش های تبادل داده BIM و ارتباط بین ذینفعان مختلف باشد.

ارتباطات درون یک پروژه

در داخل یک پروژه ، دو راه ارتباطی وجود دارد: ارتباط  جهانی با حضور  همه ذینفعان و  تبادل مستقیم اطلاعات هنگامی که گروهی از شرکت کنندگان داده ها را بین خود به اشتراک می گذارند. IFC به عنوان مرجعی برای شرکت کنندگان برای ایجاد مدل خود استفاده می شود. یک مثال از ارتباط مستقیم، تبادل داده بین طراح سازه و تولید کننده است.

توسعه استانداردهای IFC

استاندارد IFC  از سال ۱۹۹۴ توسط  BuildingSmart ایجاد شد تا بتواند پیشرفت و چرخه عمر ساخت (حتی پل ها و اشیای زیربنایی) را پشتیبانی و نظارت کند.

فایل های IFC بسته به اندازه مدل یا فرمت هایی که توسط نرم افزارهای مختلف پشتیبانی می شوند ، می توانند به صورت فرمت های مختلف ذخیره شوند. به جز فرمت های رسمی (.ifc ، .ifcxml ، .ifczip) فرمت های موقت و آزمایشی نیز وجود دارد (.json ، .hdf ، .sqlite) ، که در حال حاضر پشتیبانی نمی شوند.

فرمت های رسمی به شرح زیر است:

• فایل STEP  (.ifc) – بیشترین کاربرد در عمل ، بر اساس استاندارد ISO برای نمایش متن واضح مدل داده EXPRESS
• XML  (ifc.XML) – خوانایی بهتری دارد ، اما به طور کلی ، دارای ۱۳٪ اندازه بزرگتر از فایل ifc ، بر اساس استاندارد ISO برای نمایش STEP در قالب XML
• ZIP (.ifcZIP) –  داده های ifc در قالب ZIP فشرده شده ، اندازه قابل مقایسه است

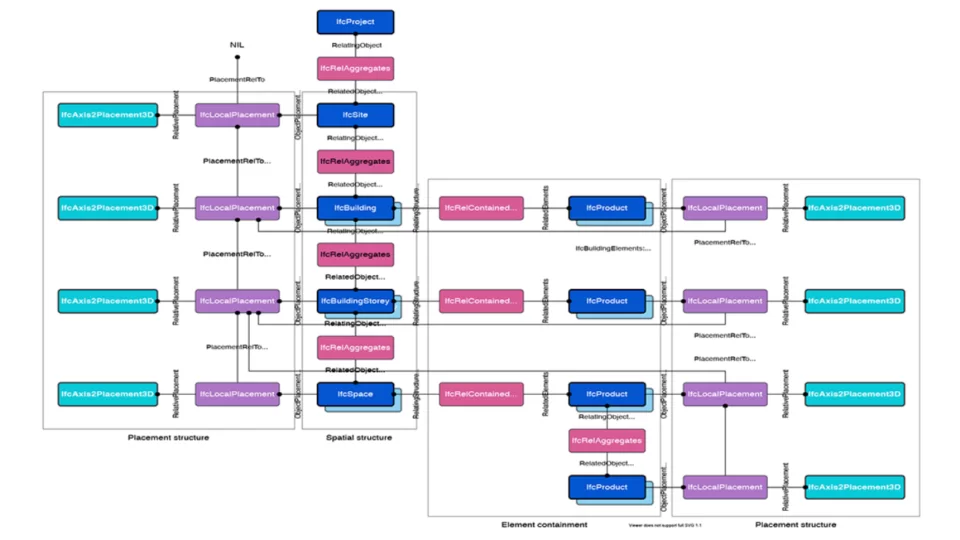

سلسله مراتب ساختار IFC

مدل IFC مبتنی بر طرح EXPRESS است و یک سلسله مراتب نسبتاً پیچیده از اشیا است که موجودیت ها و ویژگی ها و روابط آنها را در مدل توصیف می کند. EXPRESS یک زبان مدل سازی داده ای استاندارد ISO است که اتصالات داده ها را تعریف می کند.

سه زیرمجموعه انتزاعی IfcRoot تعریف شده است ، IfcObjectDefinition ، که وقایع و انواع اشیا را توصیف می کند ،  IfcRelationship ، روابط بین آنها و IfcPropertyDefinition ، که نشان دهنده خصوصیات و صفات اشیا است.

ترکیب ساخت

امروزه سازه های بزرگتر و دشوارتری در حال ساخت هستند ، که فرایند BIM را به عنوان یک مفهوم پیش فرض و اصلی در صنعت ساخت به میدان می آورد.

بعلاوه بیم می تواند برای پلها و ساختمانهای زیربنایی یک رویه اساسی باشد. مهم است که تعداد زیادی از شرکت کنندگان هماهنگ شوند و اسناد و برنامه ها به راحتی مدیریت شوند. توسعه بیشتر IFC، کلید دستیابی به حداکثر کارایی خواهد بود.
