بررسی کامل Revit 2027 | معرفی جامع قابلیتهای جدید و تغییرات مهم Autodesk Revit 2027
مقدمه
نسخه Autodesk Revit 2027 با مجموعهای گسترده از قابلیتهای جدید و بهبودهای کاربردی منتشر شده است که تمرکز اصلی آن بر افزایش بهرهوری، یکپارچگی دادهها و تقویت گردشکارهای مدلسازی اطلاعات ساخت (BIM) در پروژههای Multi-Discipline است. در این نسخه، علاوه بر معرفی ابزارهای مبتنی بر هوش مصنوعی مانند Autodesk Assistant، شاهد توسعه قابلیتهای سازهای، معماری و تأسیساتی، بهبود عملکرد گرافیکی، ارتقای ابزارهای آرماتوربندی و تحلیل انرژی و همچنین یکپارچگی عمیقتر با پلتفرمهای ابری مانند Forma هستیم.
بهبودهای ارائهشده در Revit 2027 نهتنها دقت مدلسازی و مستندسازی را افزایش میدهد، بلکه با سادهسازی رابط کاربری، خودکارسازی فرآیندها و توسعه ابزارهای تحلیلی، امکان مدیریت مؤثرتر اطلاعات در طول چرخه عمر پروژه را فراهم میکند. این تغییرات نشاندهنده حرکت تدریجی رویت به سمت اکوسیستمهای متصل و رویکرد مدیریت اطلاعات در صنعت ساخت است.
در این مقاله، بهصورت جامع مهمترین قابلیتهای جدید Revit 2027 را در دستهبندیهای مختلف بررسی میکنیم تا دیدی کامل از تغییرات و فرصتهای جدید این نسخه برای متخصصان BIM، طراحان و مهندسان ارائه شود.
قابلیتهای عمومی

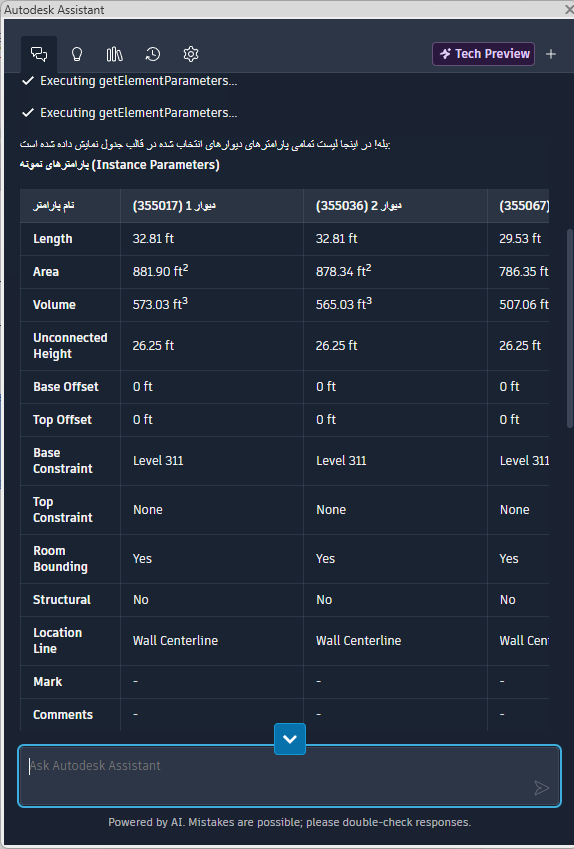

در نسخه Revit 2027 قابلیت جدید Autodesk Assistant (Tech Preview) معرفی شده است که با بهرهگیری از هوش مصنوعی (Artificial Intelligence) تجربه کاربری نرمافزار را بهینه کرده و به افزایش بهرهوری در فرآیند مدلسازی کمک میکند. این دستیار هوشمند با ارائه راهنماییهای لحظهای و مبتنی بر زمینه کاری، کاربران را با قابلیتهای جدید، میانبرها و استراتژیهای کاری آشنا میسازد تا بتوانند سریعتر و هوشمندانهتر کار کنند.
علاوه بر این، امکان گفتگو با دستیار فراهم شده است تا کاربران بتوانند سوالات خود را مطرح کرده، مدل را مورد پرسوجو قرار دهند و برخی وظایف تکراری را بهصورت خودکار انجام دهند. این موضوع باعث میشود تمرکز کاربران بر فعالیتهای اصلی طراحی و مدلسازی افزایش یابد و فرآیندهای کاری روانتر شود.
برای دسترسی به این قابلیت، کافی است با حساب کاربری Autodesk وارد نرمافزار شوید و سپس از طریق آیکون مربوطه در Ribbon دستیار Autodesk Assistant را فعال کنید.

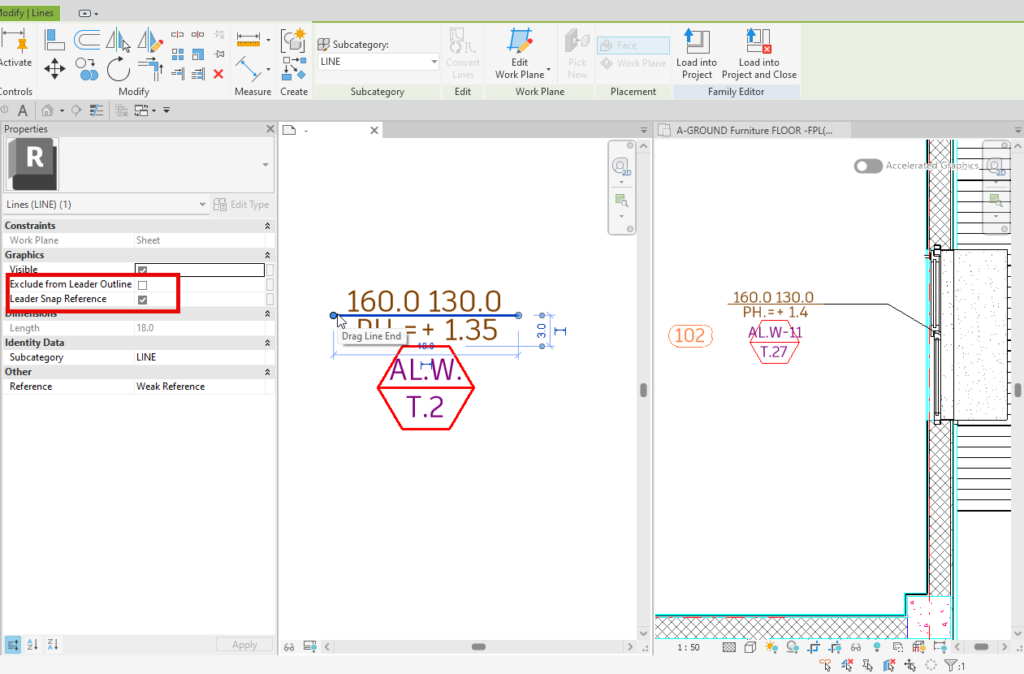

در Revit 2027 قابلیتهای جدیدی برای Tag Leader ارائه شده است که امکان کنترل دقیقتر بر محل شروع و پایان لیدرها را فراهم میکند. اکنون کاربران میتوانند هر دو نقطه شروع و انتهای لیدر را در حالت Free قرار داده و بهصورت دستی موقعیت آنها را تنظیم کنند. این بهبود باعث افزایش دقت در مستندسازی و انعطافپذیری بیشتر در جانمایی تگها در نقشهها میشود.
یکی از تغییرات مهم، اضافه شدن Instance Properties برای لیدرها است که از طریق Properties Palette امکان تنظیم دستی Leader Start و Leader End را فراهم میکند. همچنین باید توجه داشت که موقعیت این نقاط ممکن است تحت تأثیر پارامترهای Leader Outline و Leader Snap Reference در هندسه فمیلی تگ قرار گیرد و در صورت نیاز میتوان این پارامترها را در محیط Family Editor ویرایش کرد.
علاوه بر این، در محیط ساخت یا ویرایش فمیلی تگ، هندسه تگ اکنون دارای گزینهای است که اجازه میدهد برخی اجزا از Tag Outline Geometry مستثنی شوند. این قابلیت به کاربران کمک میکند تا محل اتصال خودکار لیدر به تگ را کنترل کرده و نقاط دقیق Snap را تعریف کنند. با فعالسازی ویژگی Leader Snap Reference روی هندسه تگ، لیدرهای با انتهای آزاد میتوانند به نقاط مشخصی از هندسه تگ اسنپ شوند و دقت ترسیم و خوانایی نقشهها بهبود یابد.

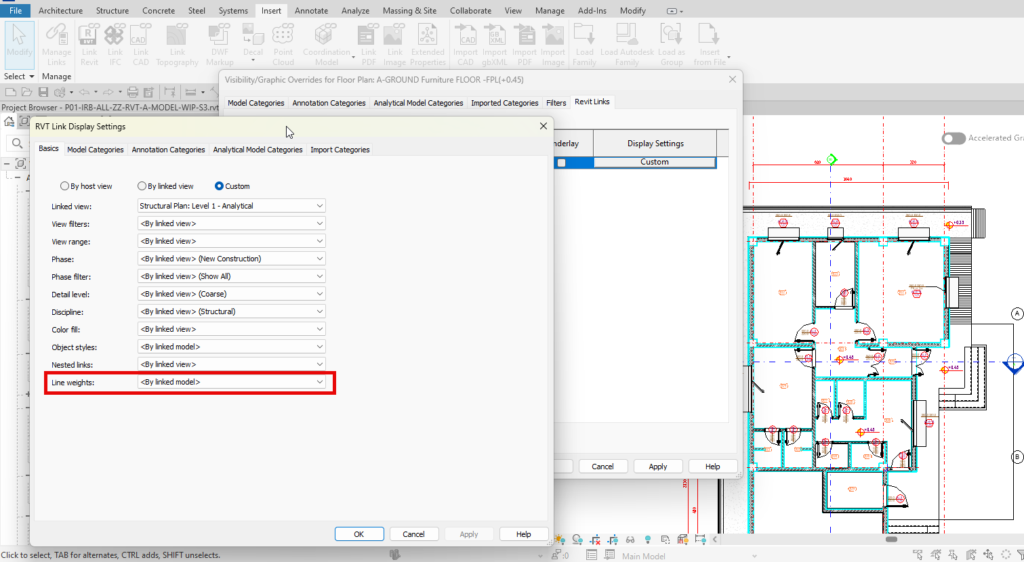

در Revit 2027 قابلیت جدیدی برای مدیریت Line Weight در مدلهای لینکشده (Revit Links) معرفی شده است که امکان انتخاب بین جدول ضخامت خطوط مدل میزبان (Host) یا مدل لینکشده را فراهم میکند. این ویژگی به کاربران کمک میکند تا هنگام ترکیب چند مدل با تنظیمات متفاوت، نمایش گرافیکی یکپارچهتری در نماها داشته باشند.
با استفاده از این قابلیت، میتوان تعیین کرد که مدل لینکشده از Line Weight Table مدل میزبان استفاده کند یا تنظیمات اختصاصی خود را حفظ نماید. این موضوع بهویژه در پروژههای چندرشتهای که Object Styles و ضخامت خطوط در مدلها متفاوت تعریف شدهاند، باعث بهبود خوانایی و هماهنگی گرافیکی نقشهها میشود.
دسترسی به این تنظیمات از طریق پنجره RVT Link Display Settings امکانپذیر است و کاربران میتوانند برای هر لینک بهصورت جداگانه نحوه نمایش ضخامت خطوط را کنترل کنند تا خروجیهای گرافیکی پروژه با استاندارد مورد نظر هماهنگ شوند.

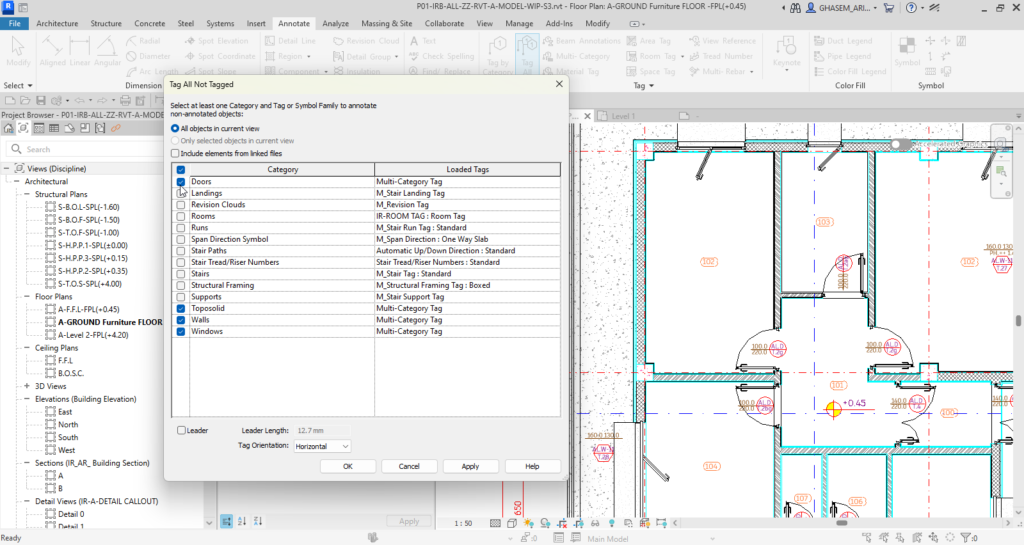

در Revit 2027 قابلیت Multi-Category Tag با بهبودهای مهمی همراه شده و اکنون بهعنوان تگ پیشفرض در دیالوگهای اصلی تگگذاری پشتیبانی میشود. این تغییر باعث میشود کاربران بتوانند Annotation یکنواختتری را در میان دستههای مختلف عناصر اعمال کرده و فرآیند مستندسازی را سریعتر و کارآمدتر انجام دهند.
Multi-Category Tag اکنون بهطور کامل در گردشکارهای اصلی تگگذاری ادغام شده است و کاربران میتوانند آن را مستقیماً در پنجره Loaded Tags and Symbols در کنار تگهای اختصاصی هر دسته مشاهده و بهعنوان تگ پیشفرض تعیین کنند. این موضوع امکان مدیریت متمرکز تگها و کاهش نیاز به انتخاب دستی تگ مناسب برای هر عنصر را فراهم میکند.
در هنگام استفاده از ابزار Tag by Category، نرمافزار بهصورت خودکار از تگ پیشفرض تعیینشده (از جمله Multi-Category Tag) استفاده میکند. علاوه بر این، دیالوگ Tag All Not Tagged نیز اکنون از همان ساختار دستهبندی و رفتار تگ پیشفرض در Loaded Tags and Symbols تبعیت میکند و نتیجهای قابل پیشبینیتر در تگگذاری همزمان چند عنصر ارائه میدهد.

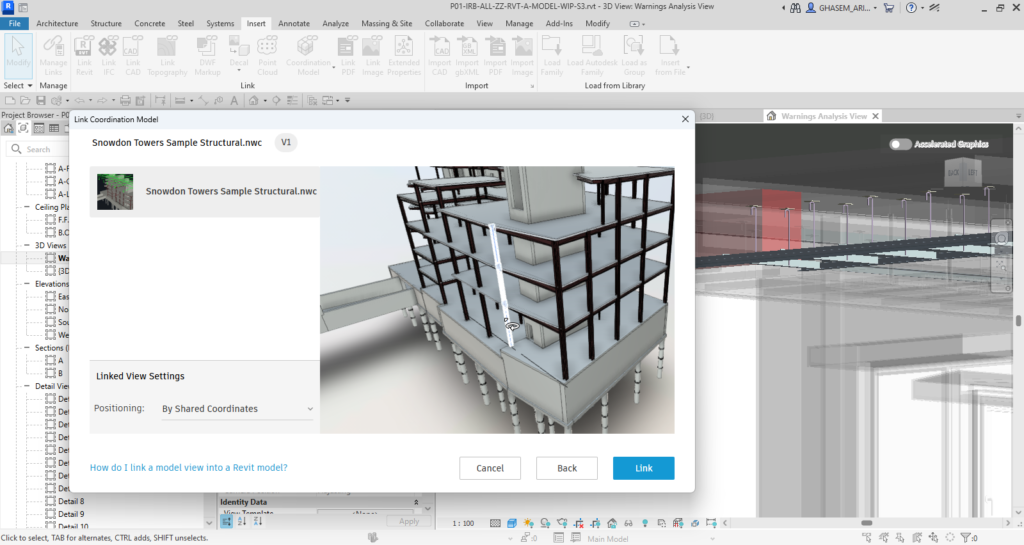

در Revit 2027 قابلیت جدیدی برای تحلیل تغییرات Coordination Models ارائه شده است که امکان مقایسه مقادیر پارامتری عناصر تغییر یافته بین نسخههای مختلف مدل را فراهم میکند. با استفاده از پنل Changes Details Palette کاربران میتوانند تفاوتهای دقیق هر عنصر را در فرآیند هماهنگی مدلها بررسی کرده و درک بهتری از تغییرات ایجاد شده داشته باشند.
هنگام مقایسه دو نسخه از Coordination Model که در فضای ابری ذخیره شدهاند، این پنل مقادیر پارامترها را بهصورت Side-by-Side نمایش داده و نوع تغییرات را مشخص میکند. این تغییرات میتوانند شامل دستههای مختلفی مانند Analytical، Construction، Dimensional، Identity و همچنین پارامترهای مرتبط با IFC باشند که شفافیت بیشتری در فرآیند بازبینی مدل فراهم میکنند.
عناصر تغییر یافته بهصورت بصری در مدل متمایز نمایش داده میشوند و با استفاده از گزینه Show in Canvas امکان مکانیابی سریع عنصر انتخابشده در نمای فعال فراهم است. این سطح از تحلیل پارامتری، فرآیند بررسی بهروزرسانیهای هماهنگی، کنترل کیفیت مدل و مدیریت تغییرات را در پروژههای BIM بهطور قابل توجهی بهبود میدهد.

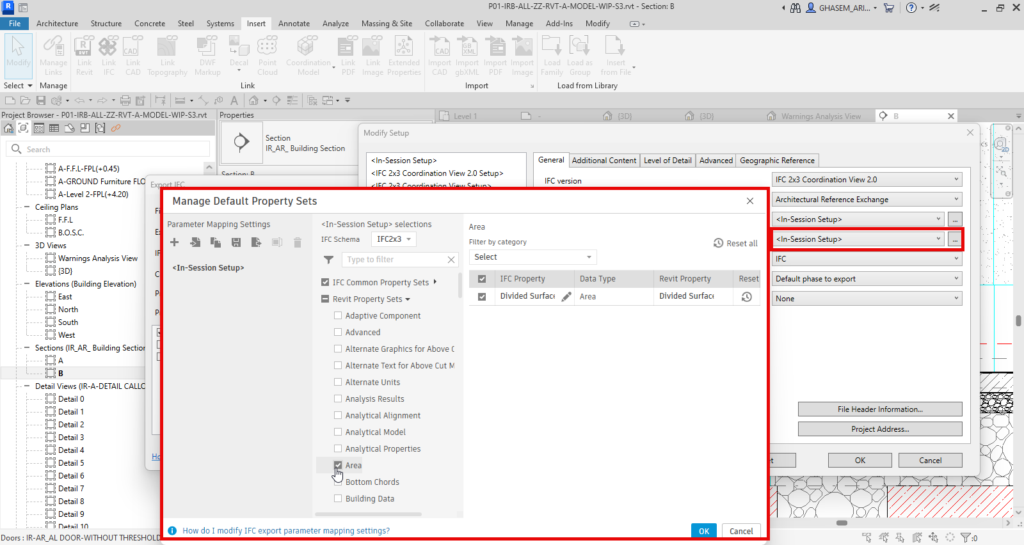

در Revit 2027 قابلیت جدید IFC Parameter Mapping معرفی شده است که امکان نگاشت پارامترها به IFC Property Sets را مستقیماً در فرآیند خروجی IFC فراهم میکند. این ویژگی کنترل دقیقتری بر دادههای تبادل اطلاعات ایجاد کرده و کیفیت خروجی IFC را در گردشکارهای هماهنگی و همکاری بین نرمافزارها بهبود میدهد.
در پنجره IFC Export Setup رابط کاربری جدیدی اضافه شده است که کاربران میتوانند از طریق آن پارامترها را به Property Setهای پیشفرض IFC نگاشت کرده یا Property Setهای سفارشی ایجاد و مدیریت کنند، بدون اینکه نیاز به ویرایش فایلهای متنی تنظیمات IFC باشد. این موضوع فرآیند مدیریت دادههای IFC را سادهتر و قابلاعتمادتر میکند.
برای دسترسی به این قابلیت، میتوان از مسیر Export IFC > Modify Setup وارد گردشکار نگاشت شد. همچنین با استفاده از منوی انتخاب Property Mapping امکان تعیین Property Setهای مورد استفاده در خروجی، و از طریق گزینه «…» امکان ایجاد، ویرایش، ذخیره، وارد کردن و خروجی گرفتن از تنظیمات نگاشت فراهم است. این قابلیت باعث خروجی IFC قابل پیشبینیتر و هماهنگتر در پروژههای BIM میشود.

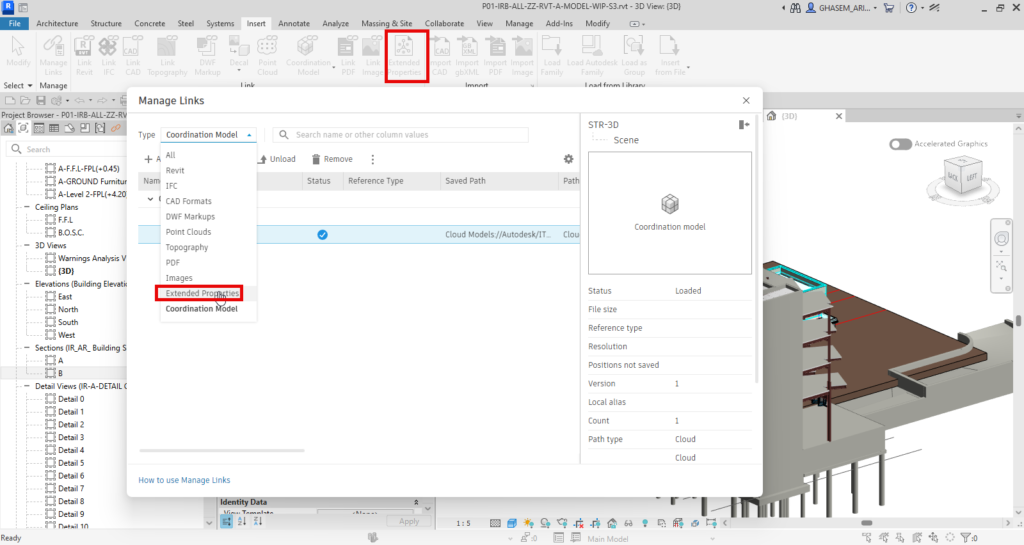

در Revit 2027 قابلیت جدید Extended Properties امکان دسترسی به پارامترهایی را فراهم میکند که خارج از محیط Revit ایجاد شدهاند. این ویژگی باعث میشود دادههای تولیدشده در فرآیندهای Model Coordination یا سایر پلتفرمهای هماهنگی مدل، بهصورت مستقیم در Revit قابل مشاهده و استفاده باشند.
با استفاده از این قابلیت، کاربران میتوانند پارامترهای جدید ایجاد کرده و مقادیر آنها را به عناصر مدل اختصاص دهند، حتی اگر این دادهها در خارج از Revit تولید شده باشند. این موضوع به بهبود یکپارچگی دادهها، افزایش شفافیت اطلاعات و تقویت گردشکارهای همکاری بین نرمافزارها کمک میکند.
دسترسی به Extended Properties از طریق پنجره Manage Links فراهم شده است و کاربران میتوانند در این بخش پارامترهای خارجی مرتبط با مدلهای لینکشده را مشاهده و مدیریت کنند؛ قابلیتی که نقش مهمی در کنترل اطلاعات و هماهنگی چندپلتفرمی در پروژههای BIM ایفا میکند.

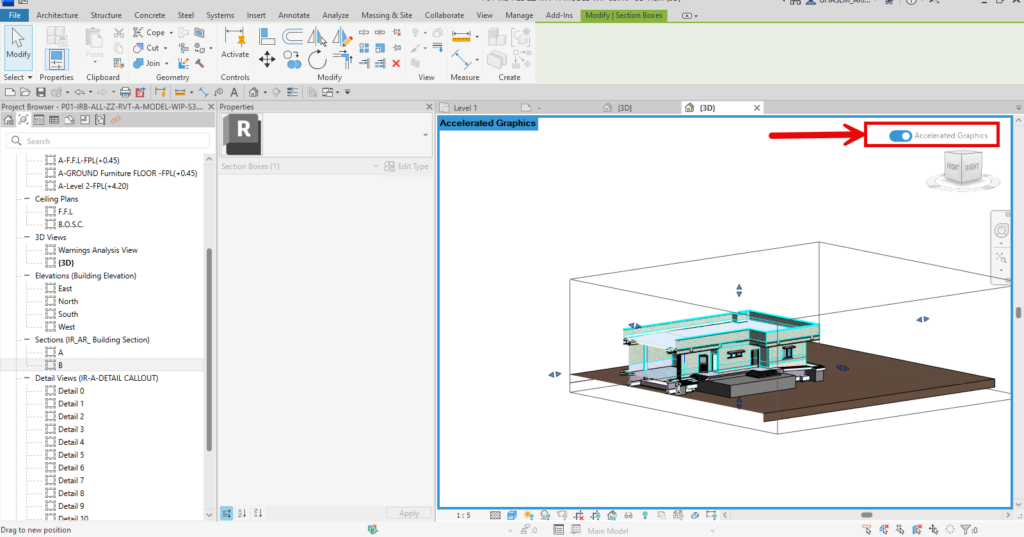

در Revit 2027 قابلیت Accelerated Graphics با بهبودهای قابل توجهی توسعه یافته است و اکنون از پسزمینههای تصویری، تنظیمات Transparency و Halftone، برش زنده Section Box و بهبود عملکرد در نماهای شتابیافته پشتیبانی میکند. این تغییرات باعث افزایش سرعت نمایش مدل، بهبود کیفیت گرافیکی و تجربه روانتر در کار با نماهای پیچیده میشود.
یکی از قابلیتهای جدید، پشتیبانی از Image Backgrounds در نماهای Accelerated است که امکان استفاده از انواع تصاویر پسزمینه با حفظ تنظیمات Scale و Offset را فراهم میکند. این ویژگی به بهبود تطبیق مدل با تصاویر مرجع و افزایش دقت در مدلسازی کمک میکند.
همچنین، Transparency و Halftone Overrides اکنون در نماهای Accelerated بهطور کامل اعمال میشوند و میتوان این تنظیمات را در سطح نما، عنصر یا Filter اعمال کرد؛ از جمله برای مدلهای لینکشده و تنظیمات Phase. علاوه بر این، عناصر غیرقابل ویرایش در حالتهای Edit مانند Sketch Editing بهصورت Halftone نمایش داده میشوند که وضوح بصری هنگام ویرایش را افزایش میدهد.
قابلیت Live Section Box Clipping نیز امکان برش زنده مدل در نماهای سهبعدی شتابیافته را فراهم کرده است؛ بهطوری که با تغییر موقعیت صفحات Section Box، مدل در لحظه بهروزرسانی میشود و نیاز به بازترسیم مجدد حذف میگردد. در کنار این موارد، بهبودهای عملکردی نسبت به نسخه Tech Preview در Revit 2026 مشاهده شده و سرعت انجام عملیات رایج مانند باز کردن مدلها، بارگذاری نماها، ویرایش نماها و ناوبری در هندسه سهبعدی افزایش یافته است.

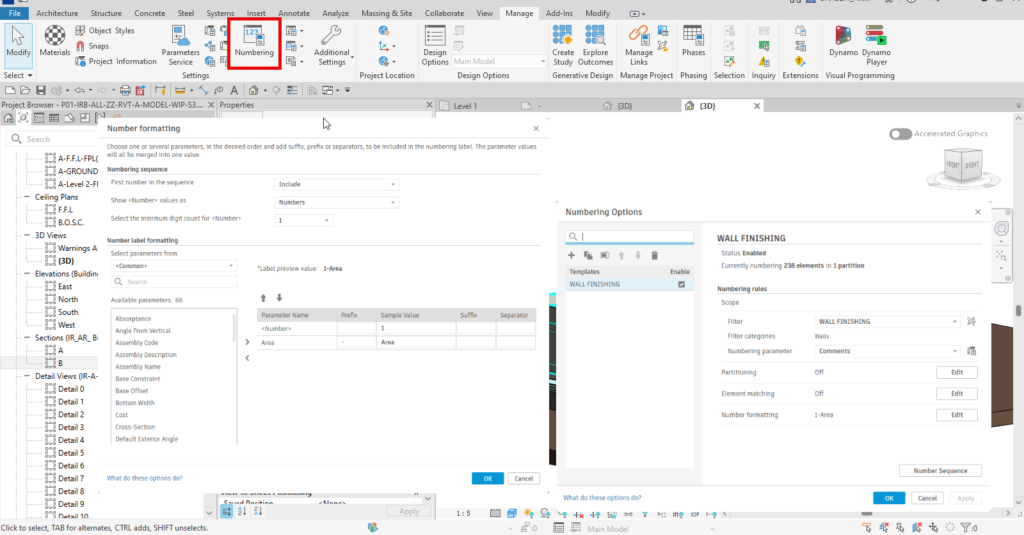

در Revit 2027 قابلیت جدید Rule-Based Numbering معرفی شده است که امکان خودکارسازی و استانداردسازی شمارهگذاری عناصر مدل را فراهم میکند. این ویژگی با استفاده از تمپلیتهای مبتنی بر قوانین، فیلترها و Partitionها به کاربران اجازه میدهد سیستم شمارهگذاری پروژه را با نتایجی سازگار، قابل ویرایش و بدون خطا مدیریت کنند.
تمپلیتهای شمارهگذاری با استفاده از Rule-Based Filters محدوده اعمال قوانین، توالی شمارهها و Partitionها را تعریف میکنند و همه این موارد بر پایه یک پارامتر متنی مشترک و قابل ویرایش کنترل میشوند. کاربران میتوانند شمارهگذاری را بر اساس پارامترهایی مانند Level یا Room تفکیک کرده، مقدار شروع هر Partition را تعیین کنند و پس از حذف عناصر، فاصلههای ایجادشده در توالی شمارهها را بهصورت خودکار حذف نمایند.
این قابلیت همچنین امکان تعیین Priority Template در شرایط وجود چند قانون برای یک پارامتر، کنترل فرمت شمارهها (تعداد رقم، پسوند حروفی و نوع حروف)، و پشتیبانی از سناریوهایی مانند شمارهگذاری دربها بر اساس اتاق یا افزودن پسوندهای شرطی را فراهم میکند. عناصر بر اساس تطابق دقیق هندسه شناسایی میشوند و در صورت نیاز میتوان از تطابق مبتنی بر پارامتر نیز استفاده کرد؛ موضوعی که برای مواردی مانند اتصالات فولادی کاربرد دارد.
از دیگر قابلیتها میتوان به امکان جابجایی شمارهها، اصلاح توالیها، اعمال Overrideهای یکسان برای عناصر مشابه و حفظ مقادیر اختصاص داده شده بهصورت متن قابل ویرایش در صورت غیرفعال شدن تمپلیت اشاره کرد. همچنین تمپلیتهای اختصاصی بهصورت خودکار برای Rebar، Couplers و Fabric Sheets ایجاد میشوند و شمارههای آرماتور اکنون قابل ویرایش بوده و Partitionها میتوانند بر اساس پارامترهایی مانند Host Category تعریف شوند.

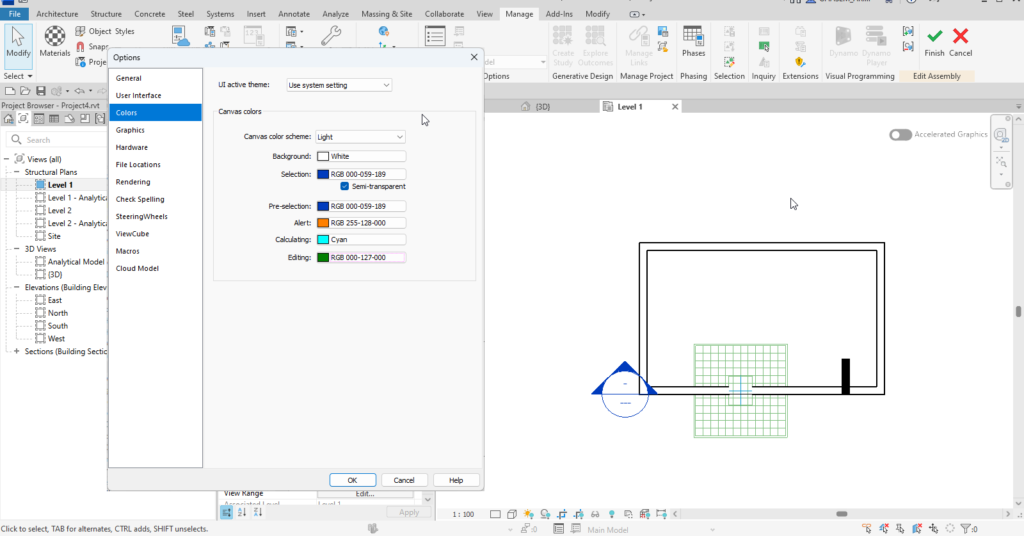

در Revit 2027 قابلیت Customizable Editing Color معرفی شده است که امکان شخصیسازی رنگ نمایش عناصر در حالت ویرایش را فراهم میکند. این ویژگی جایگزین تنظیم قبلی Canvas Color – Rebar Editing شده و بهصورت یک تنظیم عمومی برای تمام حالتهای ویرایش اعمال میشود تا بازخورد بصری یکنواختتری در محیط مدلسازی ایجاد گردد.
رنگ قابل تنظیم حالت ویرایش در چندین Edit Mode از جمله Rebar، Saved View Positions، Assemblies، Parts و Structural Connections اعمال میشود و باعث میشود عناصر در حال ویرایش بهصورت واضحتر از سایر اجزای مدل قابل تشخیص باشند. این تغییر همچنین وابستگی به رنگهای سیستمی که پیشتر در برخی ویرایشگرها استفاده میشد را حذف کرده و امکان هماهنگی نمایش گرافیکی با استانداردهای سازمانی یا ترجیحات شخصی کاربران را فراهم میکند.
این تنظیم از طریق بخش Options در کنار سایر کنترلهای سفارشیسازی گرافیکی قابل دسترسی است و تنها بر عناصر در حال ویرایش تأثیر میگذارد؛ قابلیتی که به افزایش وضوح بصری، کاهش خطاهای مدلسازی و بهبود تجربه کاربری در فرآیندهای ویرایش کمک میکند.

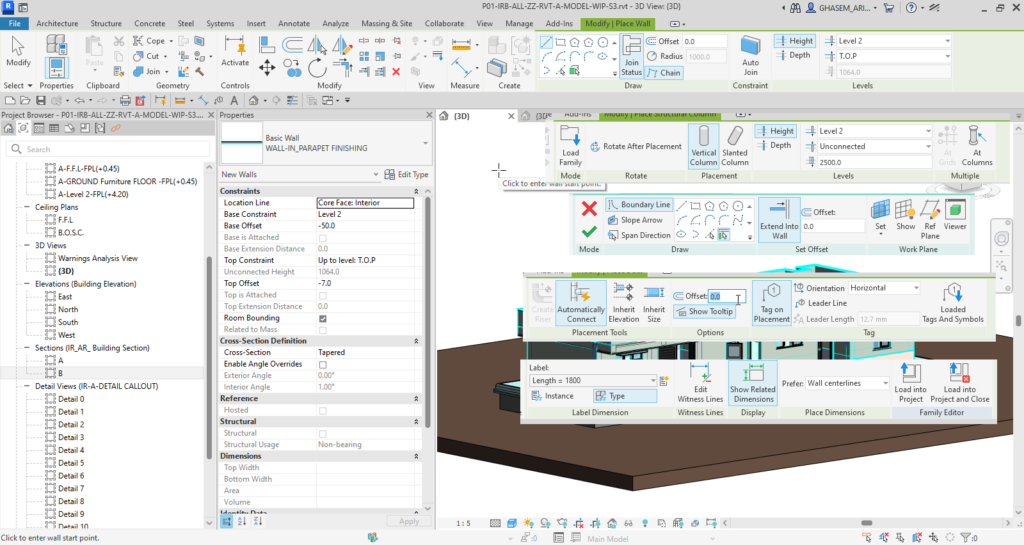

در Revit 2027 تغییر مهمی در رابط کاربری ایجاد شده و Options Bar حذف شده است. کنترلهایی که پیشتر در این نوار قرار داشتند اکنون به Properties Palette و Ribbon منتقل شدهاند تا دسترسی به تنظیمات ابزارها در مکانهای مشخص و قابل پیشبینی انجام شود.
این تغییر با هدف کاهش پراکندگی توجه کاربر و جلوگیری از جابهجایی مداوم بین بخشهای مختلف رابط کاربری انجام شده است. در نتیجه، تنظیمات ابزارها در دو موقعیت اصلی و آشنا متمرکز شده و تجربه کاربری سادهتر، سریعتر و یکپارچهتری در فرآیند مدلسازی فراهم میشود.
قابلیتهای ویژه بخش Architecture

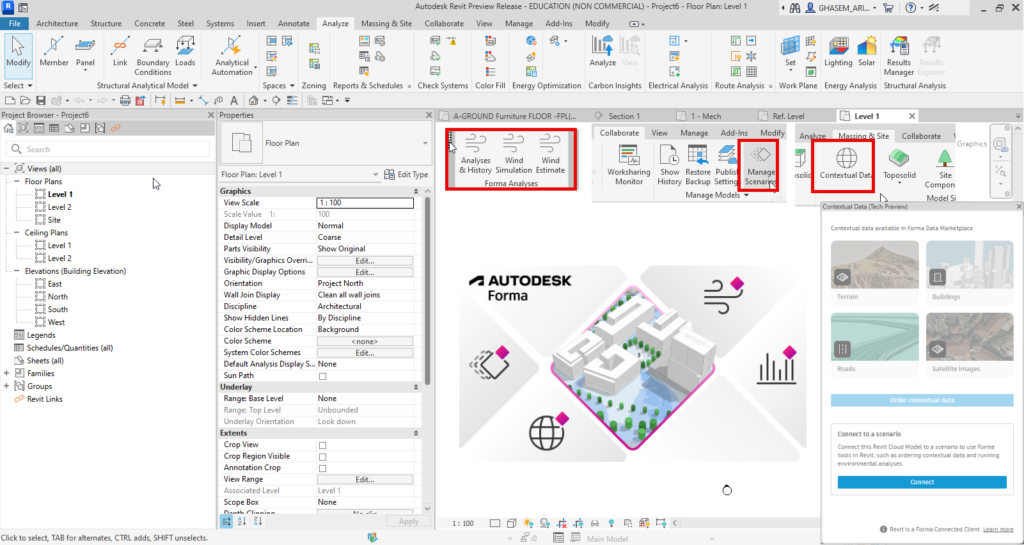

در Revit 2027 نرمافزار رویت بهعنوان نخستین اپلیکیشن دسکتاپ به Forma Connected Client تبدیل شده است. این یکپارچگی عمیق با Forma Industry Cloud امکان دسترسی به قابلیتها، دادهها و گردشکارهای جدیدی را فراهم میکند که در چندین ابزار طراحی و پلتفرم ابری قابل استفاده هستند و همکاری بین راهکارهای مختلف طراحی را تقویت میکنند.
اولین مجموعه از گردشکارهای Forma بر تجربههای متصل بین Revit و ابزارهای Forma تمرکز دارد. کاربران میتوانند مدل خود را به سناریوهای طراحی متصل کرده و گزینههای مختلف طراحی را ایجاد، مقایسه و هماهنگ کنند. همچنین امکان تعریف Shared Geolocation برای مدلها فراهم شده و دادههای زمینهای از Forma Data Marketplace برای غنیسازی مدلهای Revit قابل استفاده است. علاوه بر این، انجام تحلیلهای پایداری (Sustainability Analyses) مبتنی بر Forma مستقیماً در محیط Revit امکانپذیر شده است.
در نسخه Tech Preview این قابلیت، گردشکارهای Forma برای تمام مدلهای ابری Revit که در یک پروژه ذخیره شدهاند فعال میشود و مشارکت در این پیشنمایش از طریق فعالسازی در سطح پروژه توسط Project Administrator انجام میگیرد. این قابلیت گامی مهم در توسعه اکوسیستم ابری طراحی و تقویت رویکرد مدیریت اطلاعات در پروژههای BIM محسوب میشود.

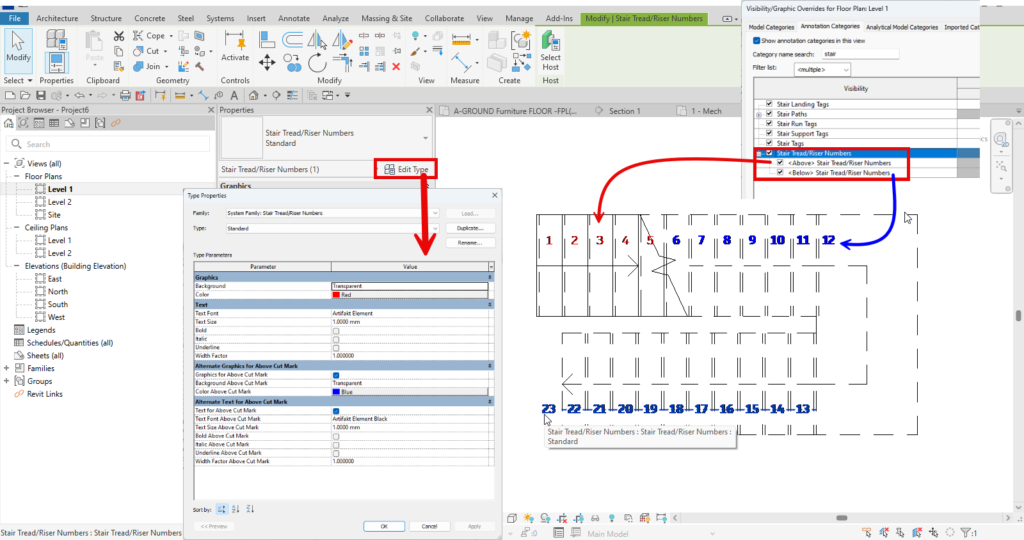

در Revit 2027 قابلیتهای جدیدی برای مستندسازی پلهها ارائه شده است که امکان کنترل دقیقتر متن و نمایش شمارهگذاری Stair Tread/Riser را فراهم میکند. کاربران اکنون میتوانند متنهای نمایش دادهشده در بالا و پایین خط برش پله (Cut Line) را بهصورت مستقل مدیریت کرده و ظاهر مستندات پله را مطابق استانداردهای ترسیمی پروژه تنظیم کنند.
شمارهگذاری کفپله و پیشانی پله اکنون دارای Type Properties است که از طریق آن میتوان ویژگیهای ظاهری شمارهها مانند رنگ و پسزمینه، فونت، اندازه، حالتهای Bold، Italic و Underline و همچنین Width Factor را کنترل کرد. این سطح از سفارشیسازی باعث افزایش خوانایی نقشهها و انعطافپذیری در تنظیمات گرافیکی مستندات میشود.
علاوه بر این، امکان کنترل مستقل نمایش شمارهها در بالا و پایین خط برش پله فراهم شده و تنظیمات مربوطه در بخش Visibility/Graphics Overrides نیز اضافه شده است. همچنین ابزار Tag All اکنون از شمارهگذاری کفپله/پیشانی پله و گزینههای مسیر پله (Stair Path) پشتیبانی میکند که فرآیند Annotation و مستندسازی پلهها را سریعتر و دقیقتر میسازد.

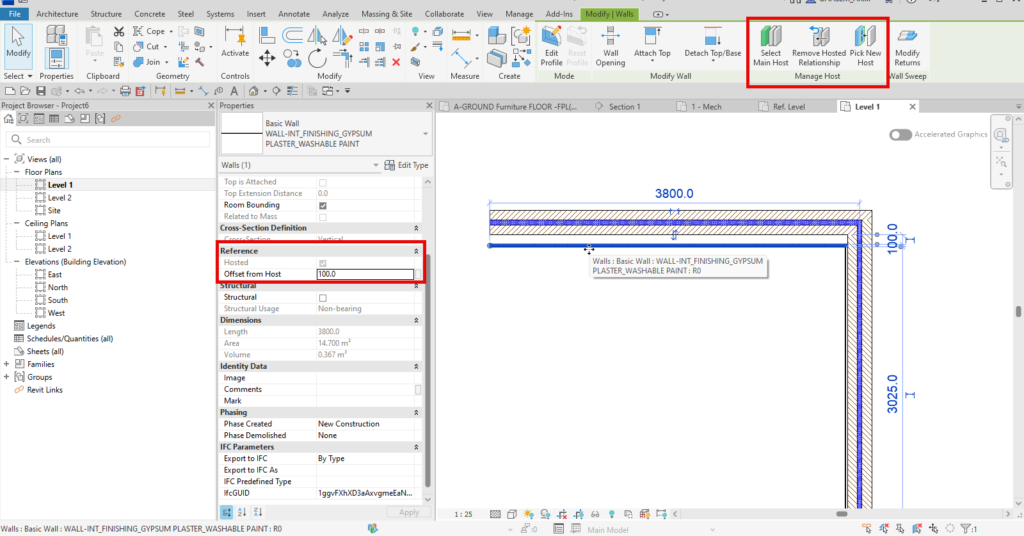

در Revit 2027 قابلیت جدید Host a Wall on Another Wall معرفی شده است که امکان ایجاد دیوارهایی با رابطه میزبانی صریح روی سایر دیوارها را فراهم میکند. دیوارهای میزبانشده از هندسه، جابهجایی و چرخش دیوار میزبان تبعیت میکنند و این موضوع به مدلسازی دقیق شرایط دیوارهای لایهای، نازککاری و پوششهای دیواری کمک میکند، در حالی که همراستایی و منطق طراحی حفظ میشود.
با فعالسازی گزینه Hosted Wall کاربران میتوانند دیوارهای میزبانشده را از طریق ابزار Place by Room با انتخاب دیوارهای موجود یا با استفاده از Place by Segment برای یک دیوار مشخص ایجاد کنند. این قابلیت امکان مدیریت Offset، تغییر میزبان (Rehosting)، زمانبندی (Scheduling) و کنترل نمایش در نماها را نیز فراهم میکند.
همچنین با استفاده از گزینه Auto Join درها و پنجرهها میتوانند بهطور همزمان از هر دو دیوار میزبان و میزبانشده عبور کنند که هماهنگی هندسی و دقت مدلسازی در شرایط واقعی ساخت را بهبود میدهد.

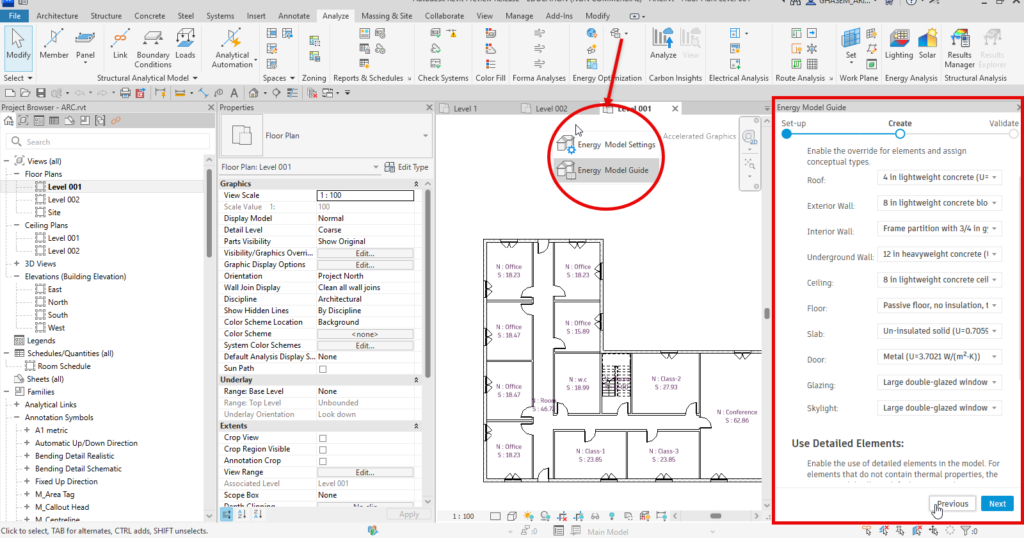

در Revit 2027 ابزار جدید Energy Model Guide معرفی شده است که فرآیند ایجاد و تنظیم مدل انرژی را سادهتر کرده و به کاربران کمک میکند بهصورت سریع مدل انرژی مناسب برای انجام تحلیلهای سیستم و Carbon Analysis بر روی طرح خود ایجاد کنند. این قابلیت بهویژه در مراحل اولیه طراحی برای ارزیابی عملکرد انرژی و پایداری پروژه کاربرد دارد.
Energy Model Guide دارای یک رابط کاربری ساده و شهودی است که مهمترین تنظیمات مورد نیاز برای تولید مدل انرژی را بهصورت مرحلهای نمایش میدهد و به کاربران امکان میدهد پارامترهای کلیدی را با درک بهتر تنظیم کنند. تغییرات اعمالشده در این راهنما بهطور مستقیم بر تنظیمات موجود در پنجره Energy Model Settings تأثیر میگذارد و هماهنگی بین تنظیمات را تضمین میکند.
این قابلیت باعث کاهش پیچیدگی فرآیند آمادهسازی مدل انرژی، افزایش دقت تحلیلهای عملکردی و تسهیل استفاده از قابلیتهای تحلیل انرژی در گردشکارهای BIM میشود.

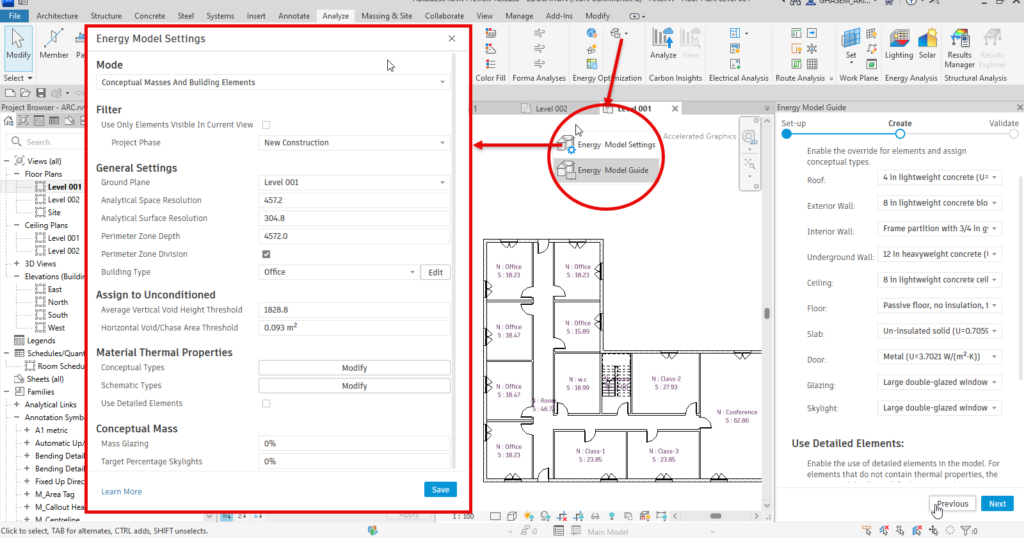

در Revit 2027 پنجره Energy Settings با هدف افزایش کاربری و کاهش پیچیدگی بازطراحی شده است. ساختار جدید این پنجره تنها تنظیمات مرتبط با حالت انتخابشده را نمایش میدهد و باعث میشود کاربران سریعتر به گزینههای مورد نیاز دسترسی پیدا کرده و فرآیند تنظیم مدل انرژی با وضوح بیشتری انجام شود.
از مهمترین بهبودها میتوان به تفکیک حالت Use Rooms or Spaces به دو حالت مستقل اشاره کرد که کنترل دقیقتری بر نحوه تعریف فضاهای تحلیلی فراهم میکند. همچنین مسیر پوشه گزارشها به پنجره Systems Analysis منتقل شده و تنظیمات غیرضروری حذف شدهاند تا محیط کاربری سادهتر و متمرکزتر شود.
علاوه بر این، برای تمامی تنظیمات Tooltips اضافه شده است که توضیحات راهنما را در اختیار کاربران قرار میدهد و به درک بهتر پارامترها کمک میکند. این تغییرات باعث بهبود تجربه کاربری، کاهش خطاهای تنظیمات و تسهیل انجام تحلیلهای انرژی در پروژههای BIM میشود.
قابلیتهای ویژه بخش MEP

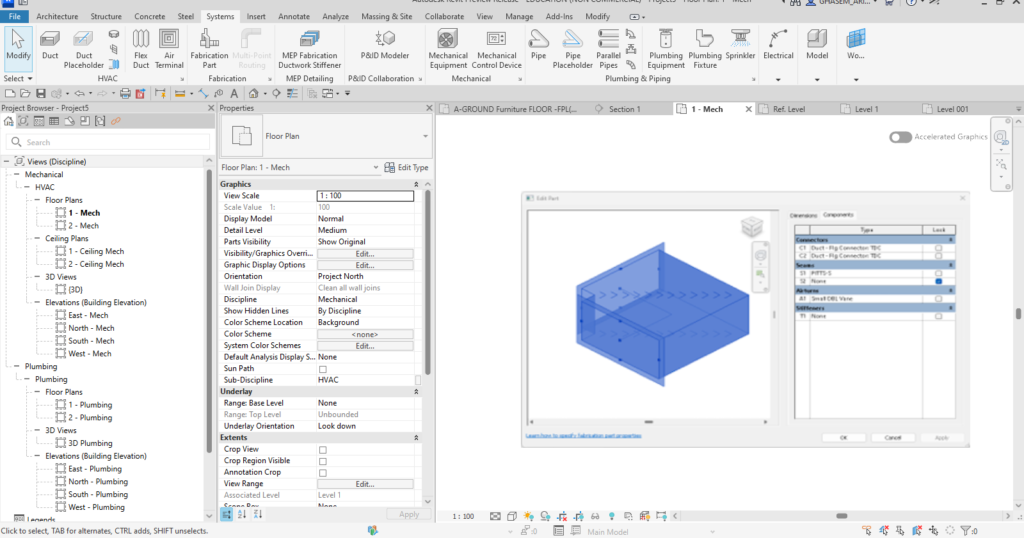

در Revit 2027 قابلیتهای ویرایش و مستندسازی MEP Fabrication Parts توسعه یافته و امکان کنترل دقیقتر جزئیات ساخت قطعات تأسیساتی فراهم شده است. کاربران اکنون میتوانند از طریق پنجره Edit Part اجزایی مانند Seams، Airturns و Stiffeners را ویرایش کرده و همچنین تعداد Segmentها در زانوییهای چندبخشی (Segmented Elbows) را تنظیم کنند که این موضوع دقت مدلسازی و تطابق با فرآیندهای ساخت را افزایش میدهد.
علاوه بر بهبود ابزارهای ویرایش، پارامترهای سیستمی جدیدی برای Fabrication Parts اضافه شده است که قابلیت مستندسازی و استخراج اطلاعات را ارتقا میدهد. این پارامترها شامل Fabrication Service Abbreviation، Part Pattern Number، Material Weight، Duct Weight، Volume و Handle Position هستند و امکان مدیریت بهتر دادههای مرتبط با تولید و برآورد را فراهم میکنند.
این بهبودها نقش مهمی در افزایش دقت مدلسازی ساختمحور، بهبود مستندسازی قطعات تأسیساتی و تقویت گردشکارهای Fabrication در پروژههای BIM ایفا میکنند.
قابلیتهای ویژه بخش Structure

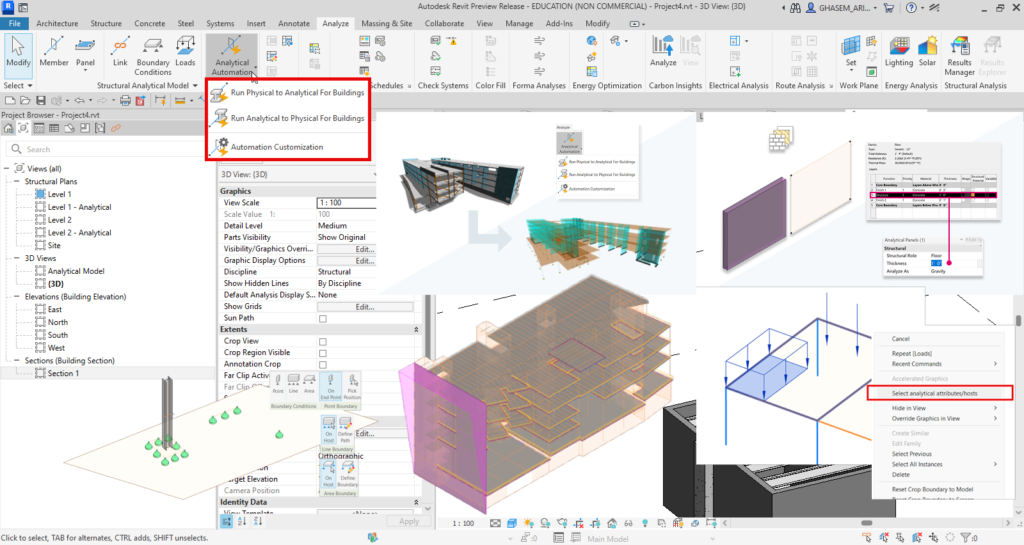

در Revit 2027 قابلیت Analytical Modeling با مجموعهای از بهبودهای مهم توسعه یافته است که شامل خودکارسازی هوشمند، همترازی دقیقتر و کنترل پیشرفته بر Nodes، Panels، Loads و Boundary Conditions میشود. این تغییرات به مهندسان سازه کمک میکند مدلهای تحلیلی دقیق، قابل تطبیق و همگام با تغییرات طراحی را حفظ کرده و انتقال بار و روابط تحلیلی را با اطمینان بیشتری مدیریت کنند.
یکی از بهبودهای مهم، امکان استفاده از ضخامت لایه سازهای دیوار، کف یا دال برای ایجاد یا بهروزرسانی Analytical Panel است که دقت مدل تحلیلی را افزایش میدهد. همچنین امکان تعریف Panelها بهعنوان Cladding فراهم شده تا عناصر غیرسازهای بتوانند بارهای جانبی مانند باد و برف را منتقل کنند بدون اینکه مدل تحلیلی اصلی بیش از حد محدود شود.
در بخش اعمال بارها، قابلیت Interactive Loads Positioning اضافه شده است که با استفاده از ابعاد موقت و Snap هوشمند، جانمایی دقیق بارها و شرایط مرزی را تسهیل میکند. علاوه بر این، ابزار بهروزرسانی خودکار مدل تحلیلی امکان همگامسازی تغییرات مدل فیزیکی (از جمله بازشوها) را فراهم کرده و عناصر Pin شده را حفظ میکند تا نیاز به اصلاحات مجدد کاهش یابد.
کنترل رفتار میزبانی Nodeها نیز بهبود یافته و کاربران میتوانند تعیین کنند عناصر تحلیلی وابسته به یک Node بهصورت مستقل یا هماهنگ با تغییرات هندسی بهروزرسانی شوند. همچنین Panel Alignment for Automation امکان همترازی خودکار پنلهای تحلیلی کف با عناصر پشتیبان را فراهم کرده و در عین حال ویژگیهایی مانند بالکنها حفظ میشود.
قابلیت Split Analytical Panels اجازه میدهد پنلها بر اساس خطوط، Levelها، Gridها، اعضای تحلیلی یا لبه عناصر فیزیکی و تحلیلی تقسیم شوند، در حالی که بارها و شرایط مرزی بهطور خودکار به پنلهای جدید منتقل میشوند. علاوه بر این، گزینه جدید Disconnect امکان ویرایش کنترلشده پنلها را حتی در شرایط پشتیبانی موقت فراهم میکند.
در زمینه مدیریت روابط تحلیلی، امکان شناسایی سریع ارتباط بین عناصر تحلیلی و بارها یا شرایط مرزی بهصورت انتخاب دوطرفه اضافه شده است که بررسی مدل را سادهتر میکند. همچنین Structural Boundary Conditions Documentation اکنون با استفاده از Tagها، Filterها و Scheduleها قابل مستندسازی است و میتوان پارامترهای سفارشی پروژه و Shared Parameterها را به شرایط مرزی اختصاص داد.
در نهایت، قابلیت Custom Placement of Boundary Conditions اجازه میدهد شرایط مرزی در هر نقطه از عنصر تحلیلی قرار گیرند و با تغییرات موقعیت عنصر، ارتباط خود را حفظ کنند. مجموعه این بهبودها باعث افزایش دقت تحلیل سازه، کاهش خطاهای مدل تحلیلی و تقویت گردشکارهای مهندسی در پروژههای BIM میشود.

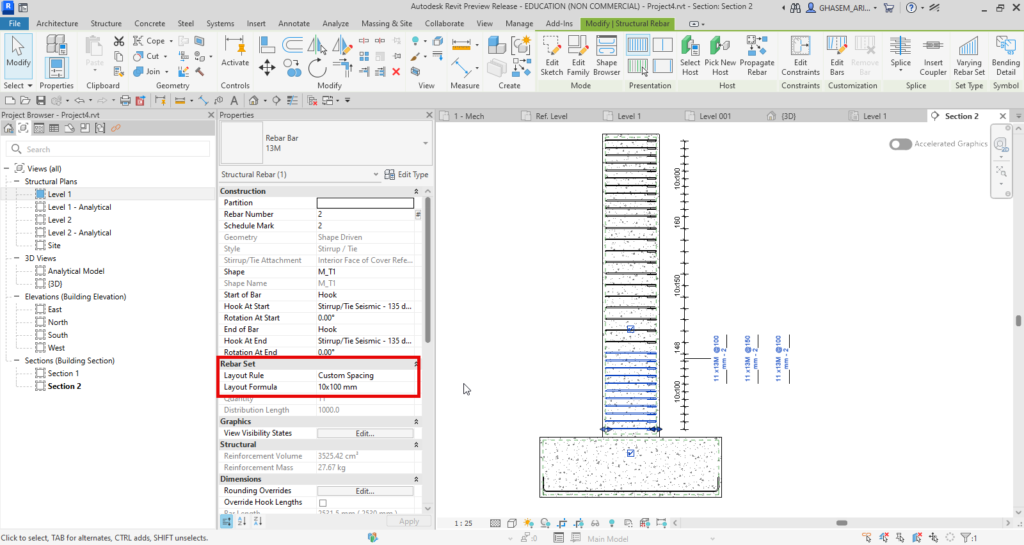

در Revit 2027 قابلیت Enhanced Spacing Layout for Rebar معرفی شده است که امکان تعریف فاصلهگذاریهای پیچیده آرماتور را با استفاده از یک فرمول واحد فراهم میکند. این ویژگی به کاربران اجازه میدهد ترکیبی از فاصلههای ثابت، متغیر یا نسبتی را در یک مجموعه آرماتور تعریف کرده و کنترل دقیقتری بر جزئیات آرماتوربندی داشته باشند.
با استفاده از این قابلیت، میتوان چندین الگوی فاصلهگذاری را در یک Rebar Set تعریف کرد و از نماد متغیر (?) برای حفظ فاصلههای مشخص و اختصاص خودکار فاصله باقیمانده در انتهای مجموعه استفاده نمود. فرمول فاصلهگذاری از طریق Properties Palette قابل ویرایش است و امکان Flip کردن مجموعه آرماتور برای کنترل جهت چیدمان نیز فراهم شده است.
همچنین، فاصلههای متعدد تعریفشده میتوانند از طریق پارامتر Spacing Summary در Tagها و Scheduleها گزارش شوند که مستندسازی آرماتور را شفافتر و دقیقتر میکند. برای استفاده از این قابلیت کافی است Layout Rule مجموعه آرماتور را روی Custom قرار داده و فرمول Layout را تعریف نمایید؛ قابلیتی که دقت مدلسازی سازهای و کیفیت مستندات اجرایی را بهطور قابل توجهی ارتقا میدهد

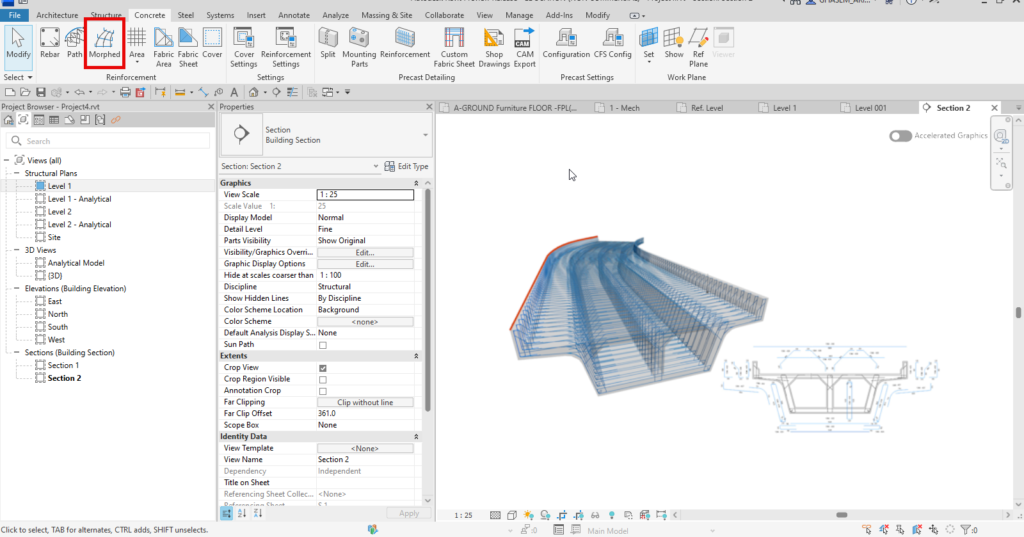

در Revit 2027 قابلیت جدید 3D Path Rebar Shape Distribution معرفی شده است که امکان مدلسازی آرماتورهای عرضی در عناصر بتنی پیچیده و دوخم (Double-Curved) را فراهم میکند. این گردشکار مبتنی بر مسیر سهبعدی به کاربران اجازه میدهد شکل آرماتور ثابت باقی بماند در حالی که چیدمان آن بهصورت خودکار با هندسه میزبان تطبیق پیدا میکند.
در این روش، آرماتورهای همشکل در امتداد یک مسیر سهبعدی که توسط لبههای میزبان تعریف میشود توزیع میشوند و در عین حال کنترل کامل بر هندسه و ابعاد میلگرد در مقطع حفظ میشود. فرآیند جانمایی بسیار ساده است: ابتدا میلگرد اصلی در پلان یا مقطع ایجاد شده و سپس با انتخاب لبه میزبان، مسیر توزیع تعریف میشود. هر میلگرد قرار دادهشده یک Rebar Set مستقل با چیدمان و پارامترهای یکسان ایجاد میکند.
میلگردها در امتداد مسیر توزیع همراستا باقی مانده و با تغییر هندسه میزبان بهصورت خودکار بهروزرسانی میشوند، بدون اینکه شکل و ابعاد تعریفشده تغییر کند. کاربران میتوانند میلگرد اصلی را ویرایش کرده، محدوده مجموعه را از طریق Path Handle تنظیم نمایند و Offsetهای ابتدا و انتها را با استفاده از Constraintها، Properties یا Scheduleها کنترل کنند.
این قابلیت از فرمولهای فاصلهگذاری سفارشی، Propagate Rebar و تقسیم مجموعههای مسیر سهبعدی نیز پشتیبانی میکند که امکان استفاده مجدد در عناصر مشابه را فراهم میسازد. در مجموع، این گردشکار دقت، یکنواختی و بهرهوری در جزئیات آرماتوربندی دالها، دیوارها و سایر عناصر بتنی پیچیده را بهطور قابل توجهی افزایش میدهد.

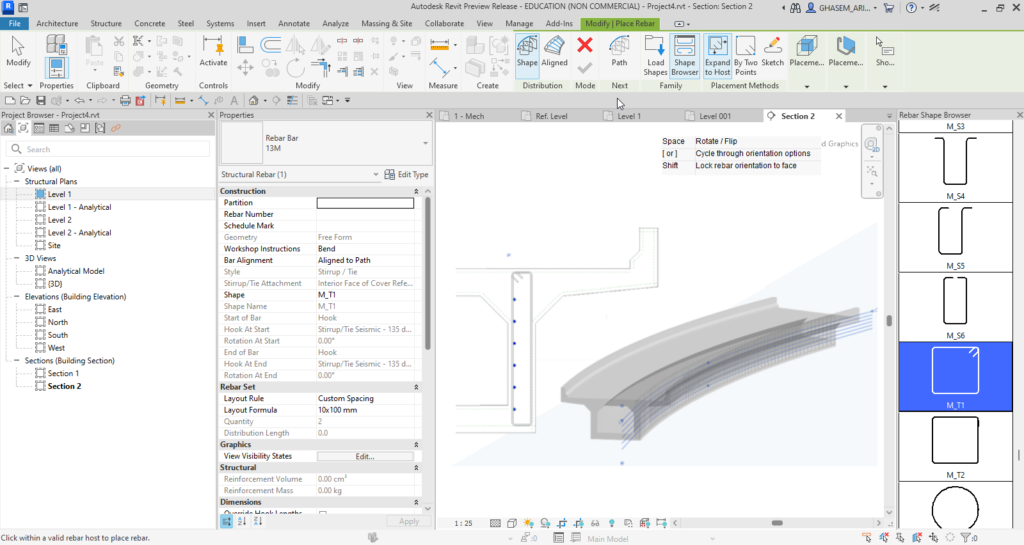

در Revit 2027 قابلیت جدید Longitudinal Bars Driven by Transverse Rebar معرفی شده است که امکان ایجاد آرماتورهای طولی را مستقیماً بر اساس آرماتورهای عرضی فراهم میکند. در این روش، میلگردهای طولی بهطور خودکار از هندسه خاموتها، مارپیچها یا مجموعههای چندبخشی تبعیت کرده و چیدمان هماهنگتری در عناصر بتنی ایجاد میکنند.
با انتخاب یک مجموعه آرماتور عرضی مانند Stirrups، Spirals یا میلگردهای چندبخشی، نرمافزار مجموعهای از میلگردهای طولی هماهنگ ایجاد میکند که بهصورت خودکار مسیر هندسی آنها را دنبال میکنند. این میلگردها در صورت تغییر هندسه آرماتور عرضی بهصورت دینامیک بهروزرسانی شده و برای عناصر بتنی ساده و پیچیده قابل استفاده هستند.
کاربران میتوانند میلگردهای طولی را با انتخاب کل مجموعه عرضی یا بخشهای مجزا ایجاد کرده، Offset و محدوده آنها را با استفاده از Handleها و Constraintها کنترل کنند و از Layoutهای فاصلهگذاری Fixed، Maximum یا Custom برای تعریف دقیق چیدمان آرماتور بهره ببرند. این قابلیت باعث افزایش هماهنگی آرماتوربندی، کاهش خطاهای مدلسازی و بهبود سرعت تولید جزئیات سازهای در پروژههای BIM میشود.

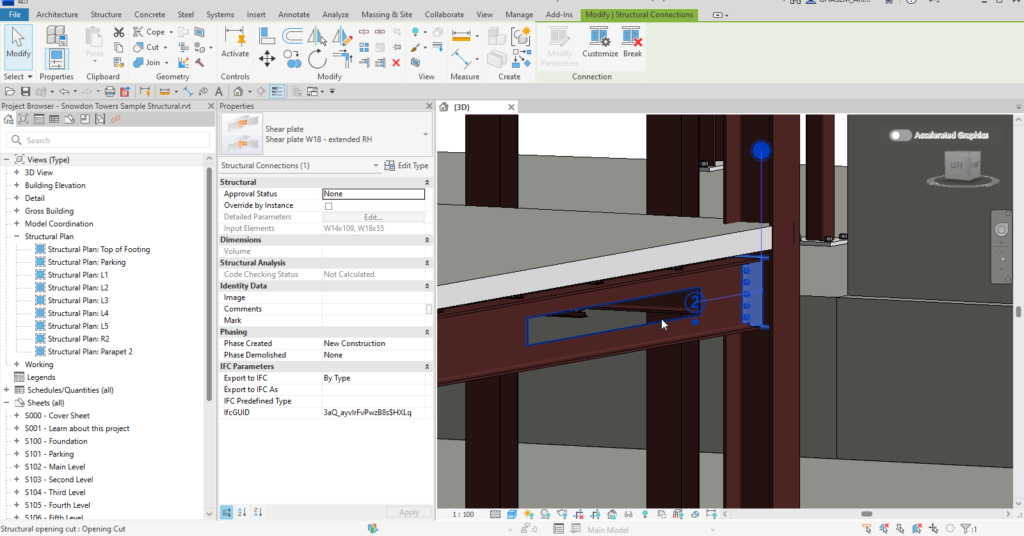

در Revit 2027 مدلسازی فولاد با قابلیت Consistent Steel Shape Behavior بهبود یافته و رفتار المانهای فولادی در مراحل طراحی و ساخت هماهنگتر شده است. این تغییر باعث میشود اعضای فولادی دارای برشهای Void بتوانند بهصورت قابل اعتماد با Steel Connections و Steel Modifiers کار کرده و نتایج پیشبینیپذیرتری در مدل ارائه دهند.
اکنون کاربران میتوانند عملیاتهایی مانند Coping را اعمال کرده، امتداد اعضا را با استفاده از کنترلهای In-Canvas تنظیم کنند و از نمایش گرافیکی خطوط مخفی بهصورت یکنواخت بهرهمند شوند. این موضوع به افزایش دقت مدلسازی و بهبود کیفیت مستندات ساخت کمک میکند.
همچنین، اعضای Steel Framing و ستونهای فولادی پارامترهای یکسانی را در هر دو سطح طراحی و Fabrication در اختیار قرار میدهند که باعث همگرایی دادهها، کاهش ناسازگاریها و تقویت گردشکارهای ساختمحور در پروژههای BIM میشود.

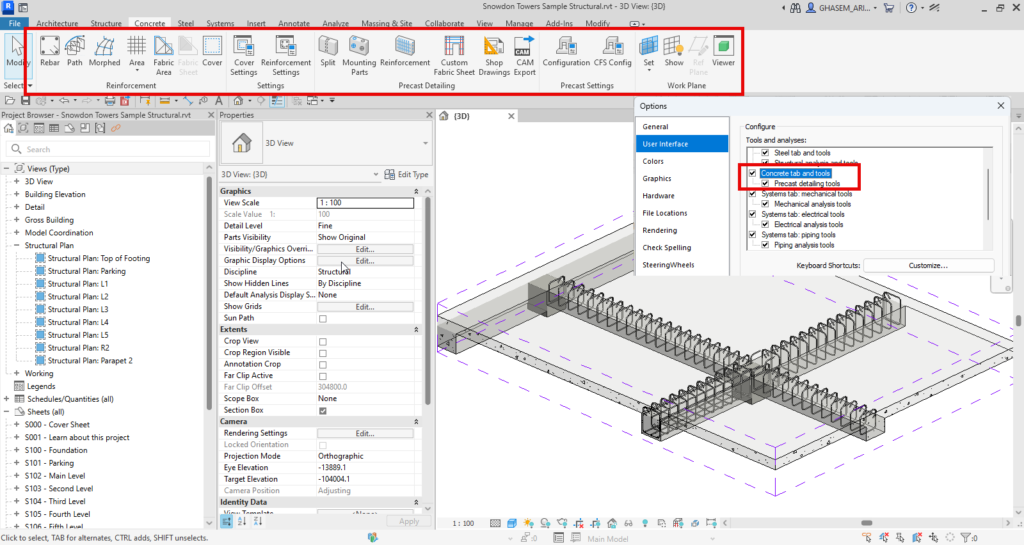

در Revit 2027 تب جدید Concrete Detailing به Ribbon اضافه شده است که ابزارهای آرماتوربندی را برای گردشکارهای بتنی (Cast-in-Place) و پیشساخته (Precast) در یک محیط متمرکز ارائه میدهد. این تغییر باعث دسترسی سریعتر به ابزارهای Reinforcement و بهبود تجربه کاربری در فرآیند جزئیاتنگاری بتن میشود.
در این نسخه، ابزارهای آرماتوربندی که پیشتر در تب Structure قرار داشتند به تب Concrete منتقل شده و ساختار منظمتری پیدا کردهاند. با این حال، تبهای Contextual همچنان هنگام انتخاب عناصر سازهای ابزارهای مرتبط را نمایش میدهند تا پیوستگی با گردشکارهای قبلی حفظ شود.
همچنین امکان کنترل نمایش تب Concrete و ابزارهای جزئیاتنگاری Precast از طریق مسیر Options > User Interface فراهم شده است و تیمها میتوانند Ribbon را بر اساس نقش کاربران یا نیازهای پروژه سفارشیسازی کنند. این قابلیت باعث افزایش بهرهوری، کاهش پیچیدگی رابط کاربری و تقویت گردشکارهای جزئیات بتن در پروژههای BIM میشود.

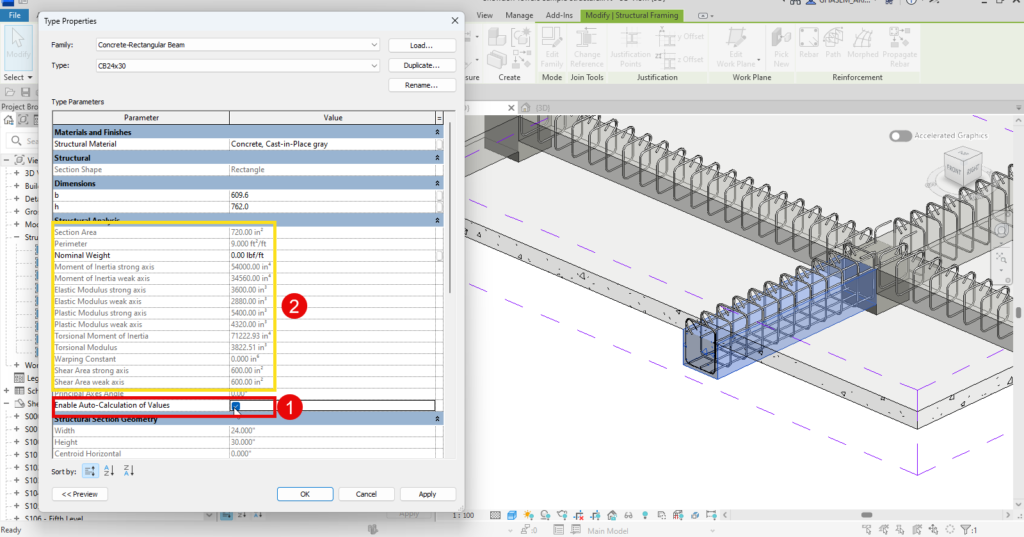

در Revit 2027 قابلیت جدید Automatic Cross Section Properties برای المانهای Concrete Framing معرفی شده است که خواص مقطع را بهصورت خودکار بر اساس هندسه عنصر محاسبه و بهروزرسانی میکند. مقادیر محاسبهشده به پارامترهای تحلیلی مرتبط اختصاص داده شده و با تغییر ابعاد عنصر بهطور خودکار اصلاح میشوند.
این محاسبات از اشکال متداول مقاطع بتنی پشتیبانی میکند و در صورت نیاز، کاربران میتوانند مقادیر محاسبهشده را Override کرده تا فرضیات طراحی یا الزامات پروژهای خاص اعمال شود. این انعطافپذیری امکان کنترل دقیقتر دادههای تحلیلی را فراهم میکند.
این بهبود باعث کاهش ورود دستی دادهها، افزایش همخوانی بین مدل فیزیکی و مدل تحلیلی و تقویت دقت تحلیلها و مستندسازی در مراحل بعدی پروژه میشود و نقش مهمی در بهبود گردشکارهای مهندسی سازه در BIM دارد.
